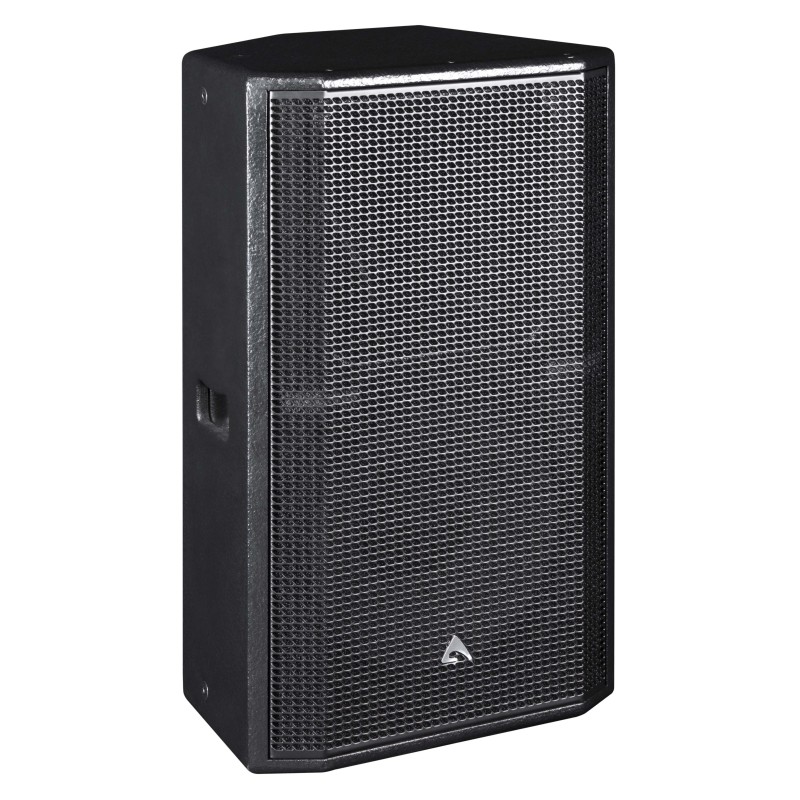

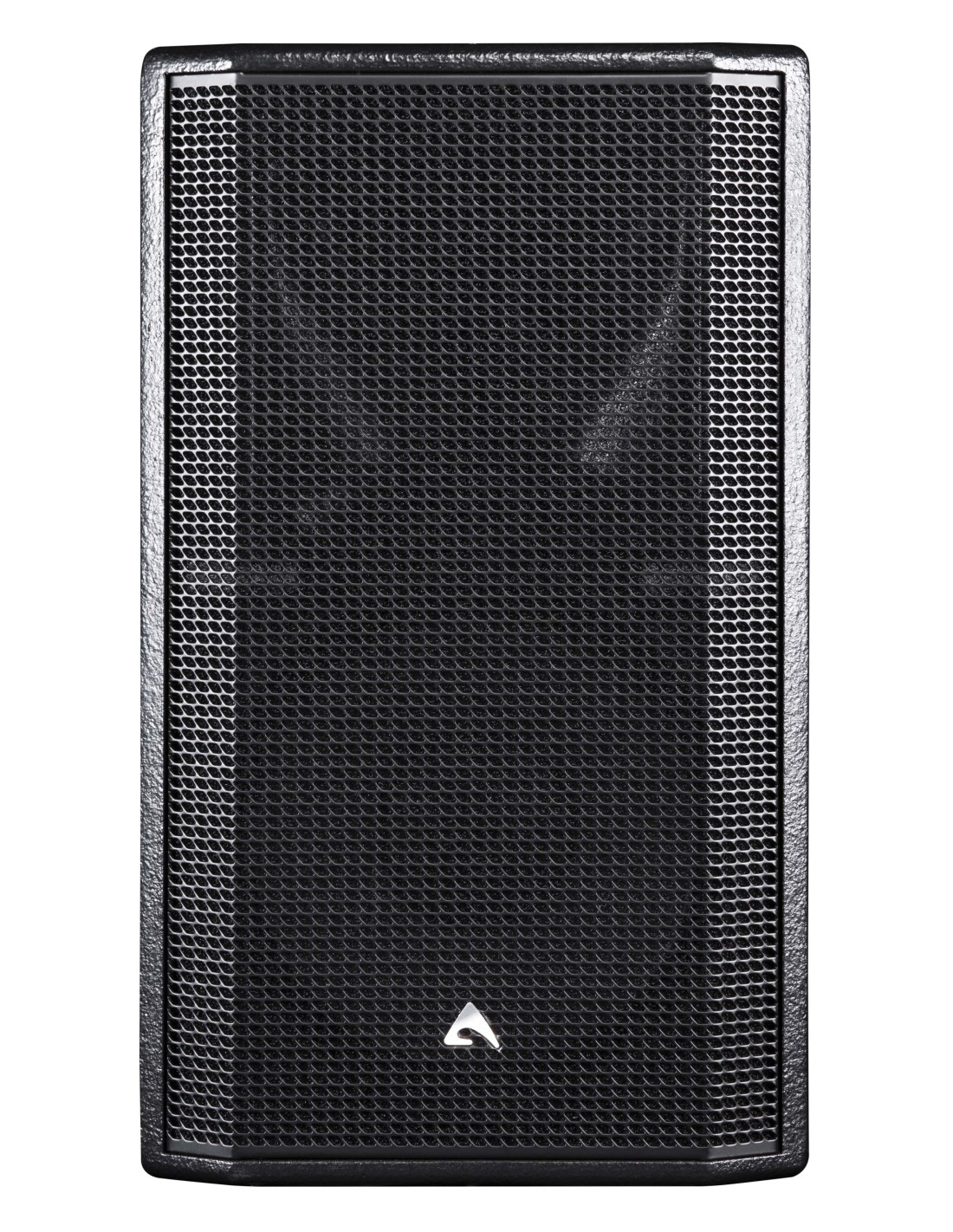

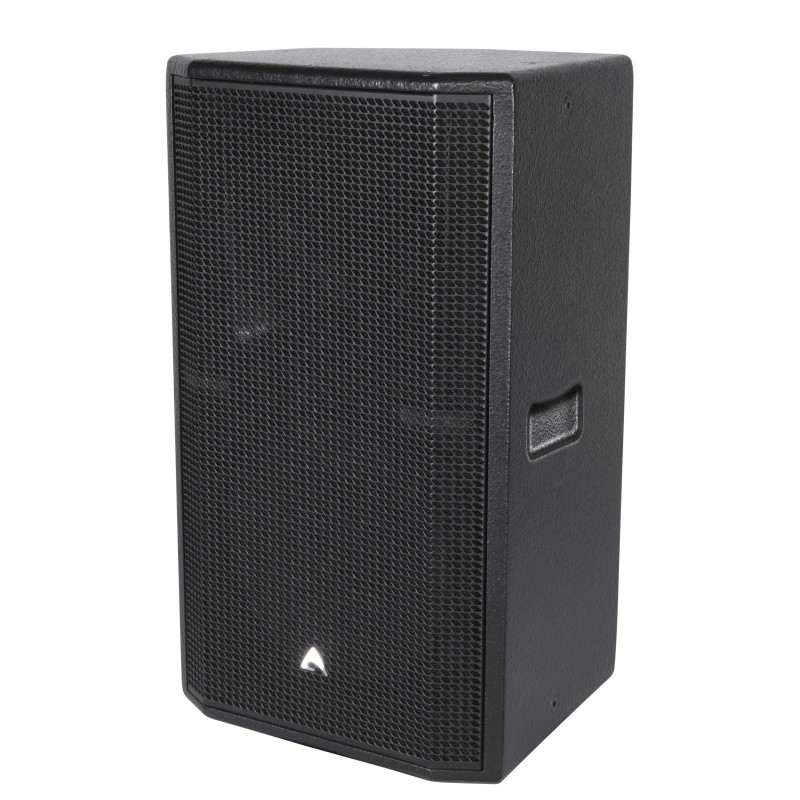

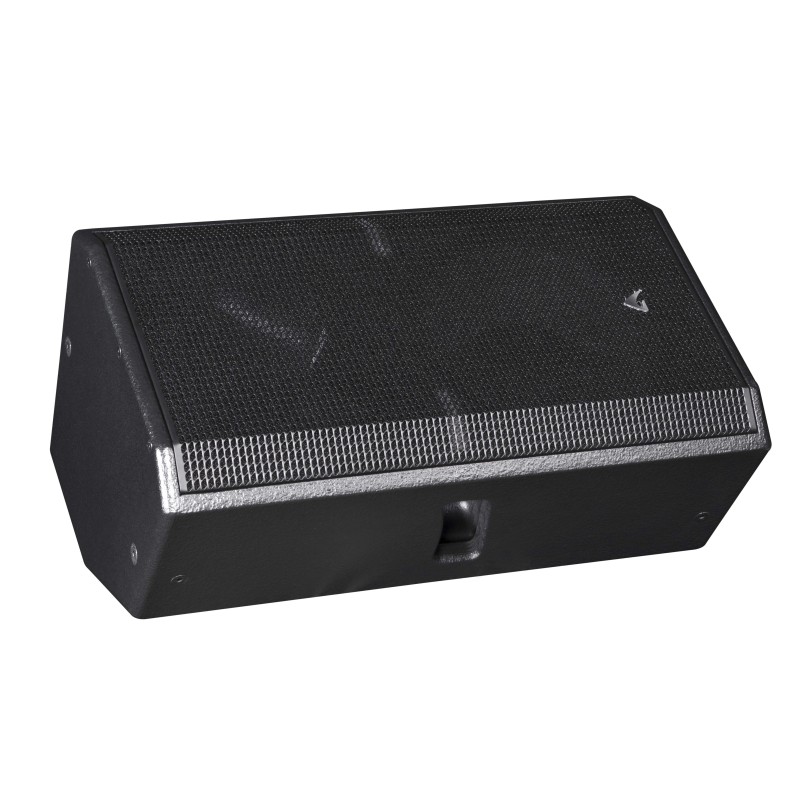

Sistema de altifalantes Full-Range de 2 vias, com processamento CORE, de 12"

O ED120A é um altifalante com fonte de alimentação de duas vias que fornece uma resposta em frequência completa e dispersão controlada a partir de uma caixa de fácil manuseamento. É projetado para muitos tipos de aplicações de reforço de som em primeiro plano que requerem som de alta qualidade, desempenho repetível e conveniência de operação num formato fácil de transportar. O driver de baixa frequência de 12" é combinado com um driver de compressão de alta frequência de 1.4", ambos componentes que utilizam bobinas de voz de alumínio para baixo peso e boa resposta a transientes e são acionados por canais individuais de um poderoso módulo amplificador de Classe D.
A caixa de ventilação não simétrica do ED120A permite que este se adapte a múltiplas aplicações portáteis e fixas, tais como funções ’front-of-house’ num suporte de altifalante, poste montado com um subwoofer associado ou, usando o ângulo de cunha de 35°, como um poderoso monitor de palco.

Uma característica chave do ED120A é o seu padrão assimétrico de cobertura de alta frequência, variando de 100° horizontais na parte inferior da corneta para uma cobertura mais efetiva do campo próximo, e estreitando para 60° horizontais na parte superior da corneta para uma cobertura mais focada no campo distante. O resultado é uma cobertura mais precisa de um auditório típico do que é possível com um dispositivo de cobertura horizontal fixa. A corneta HF também roda até 90° simplesmente removendo quatro parafusos e realinhando-a, de modo que, em modo de monitor de palco, o padrão assimétrico otimiza a cobertura para os artistas, tanto perto como mais longe do monitor. Esta característica de corneta giratória também permite manter o padrão de cobertura ideal quando a caixa é instalada no formato horizontal (paisagem).

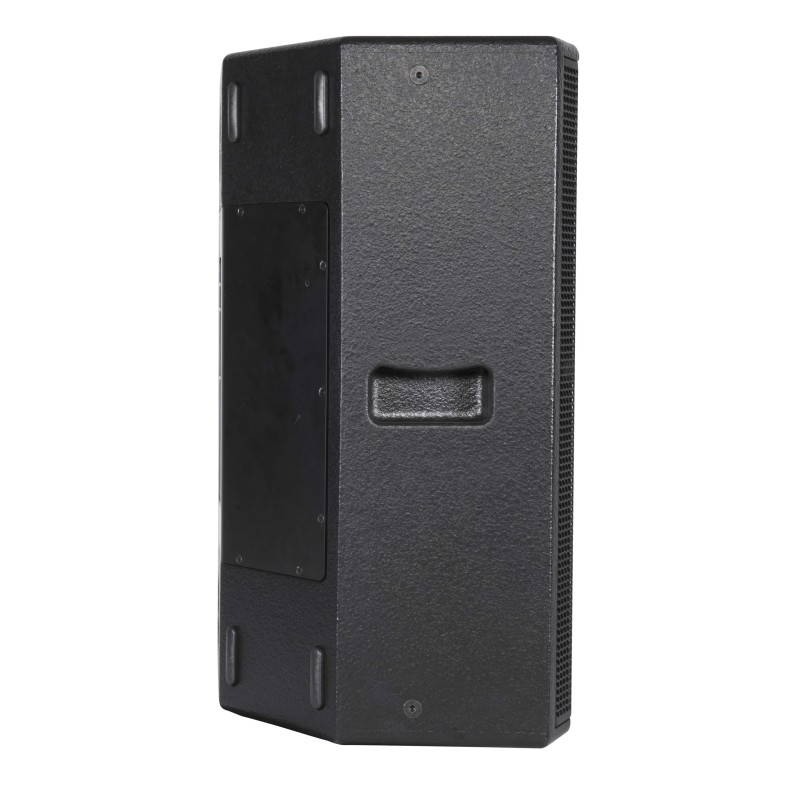

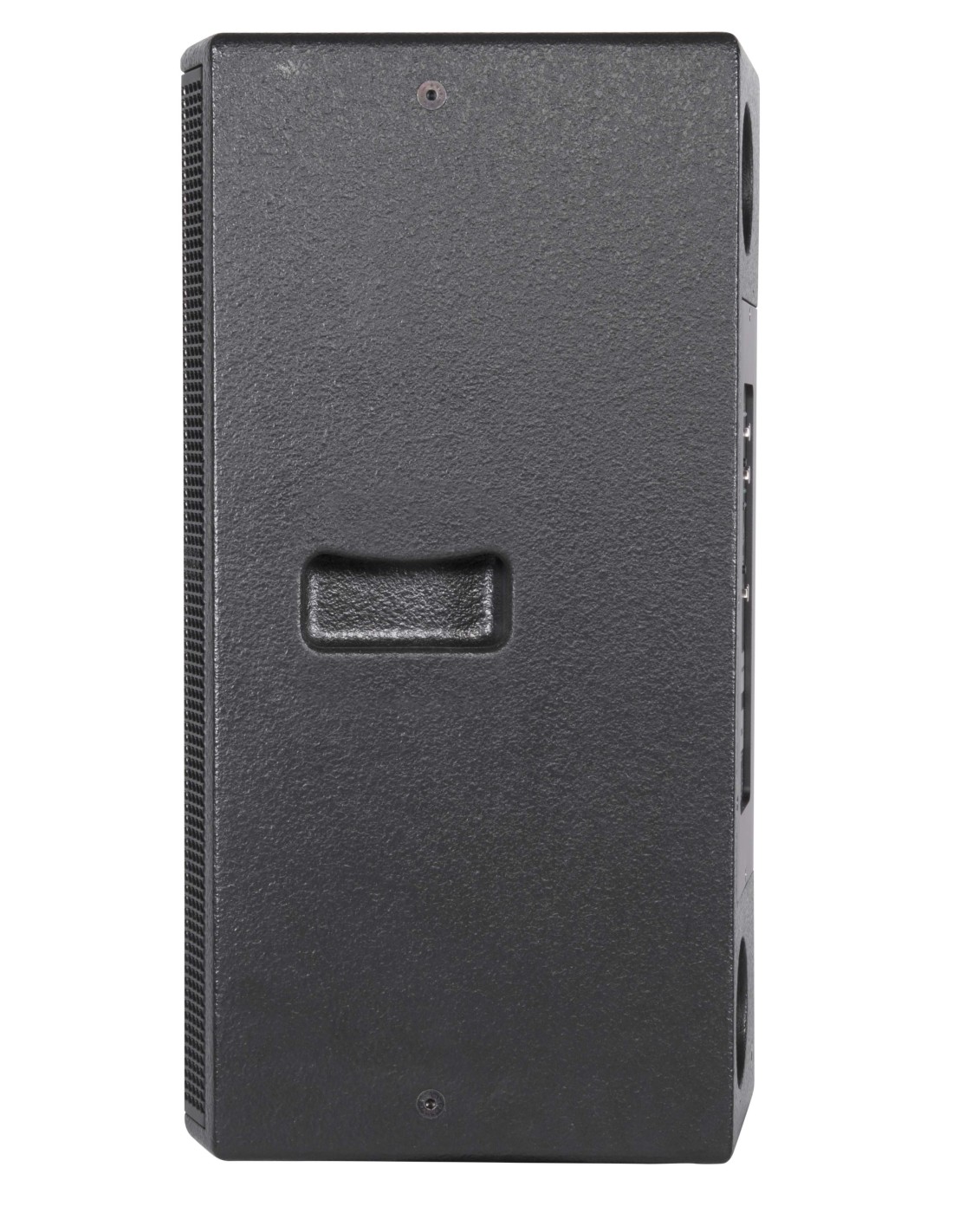

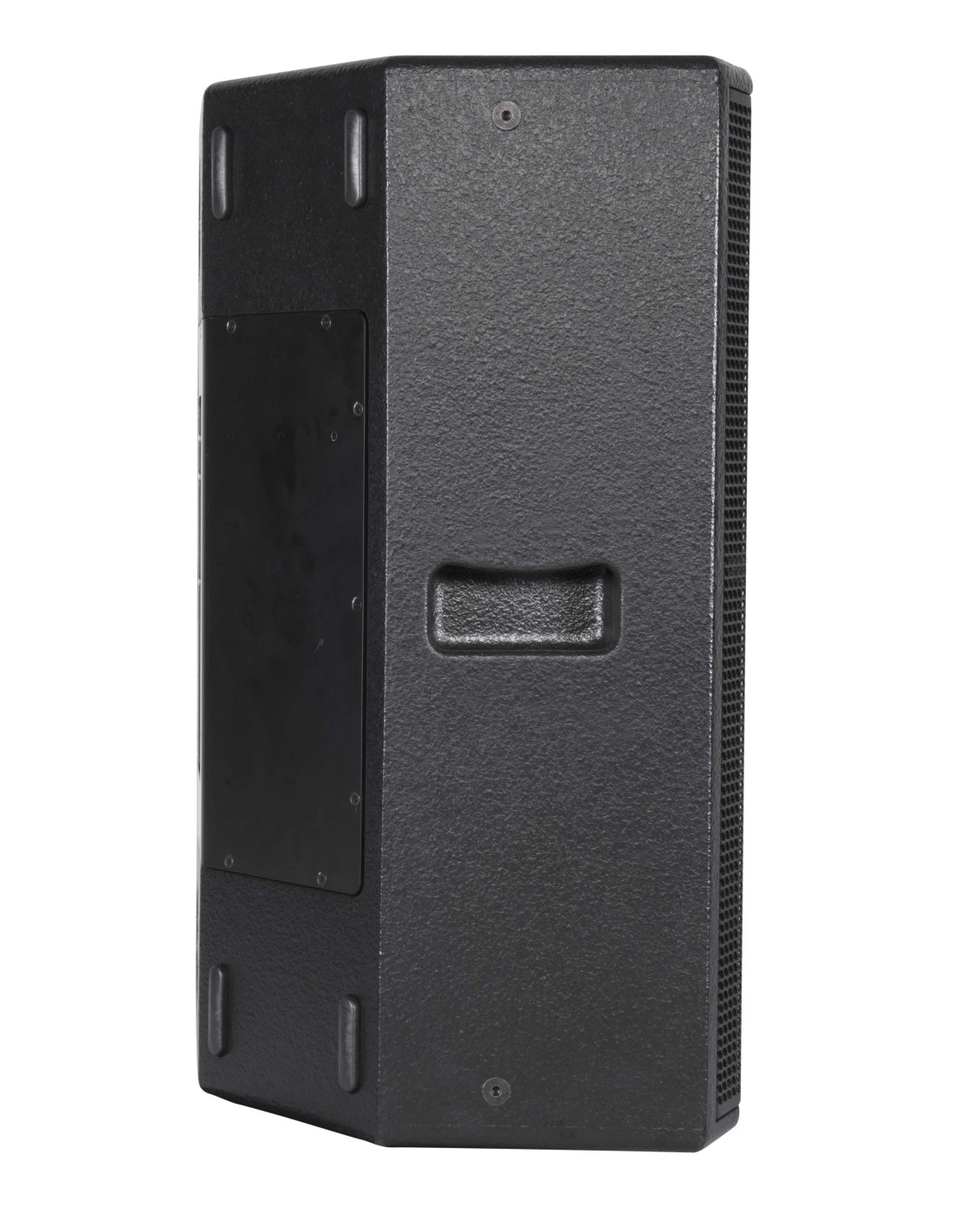

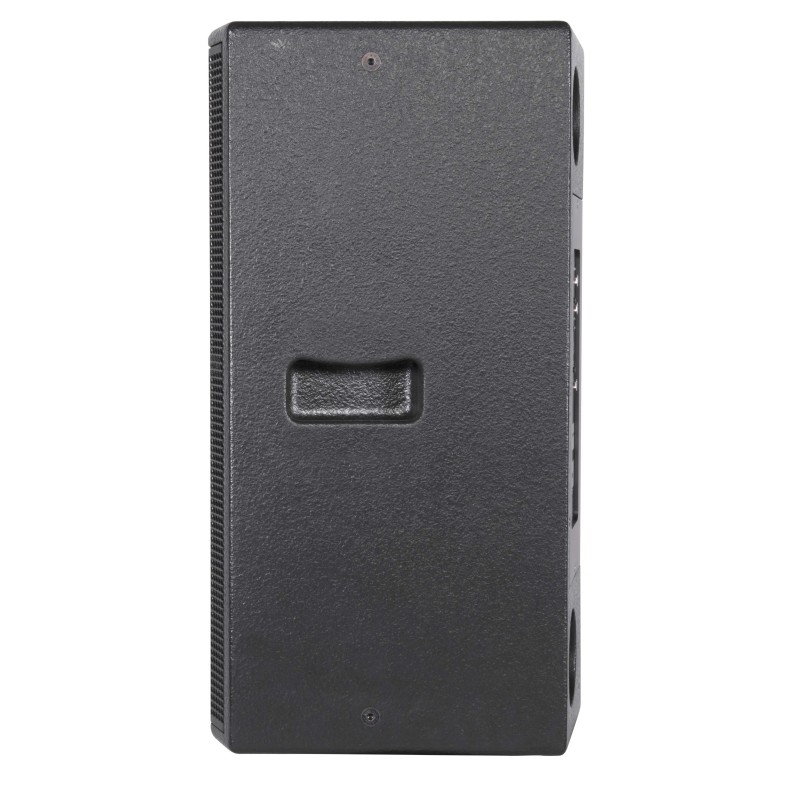

A caixa de contraplacado de bétula fenólico de 15 mm é fornecida com uma instalação em poste de 35 mm, uma pega rebaixada para facilitar a elevação e a manipulação, e pontos de suspensão M10 para permitir a suspensão em instalações fixas utilizando suportes de montagem opcionais.

Para ampliar a resposta em baixa frequência do sistema o ED120A pode ser complementado por subwoofers da série Axiom SW, como o SW18A.

PROCESSAMENTO DO SISTEMA
O processamento do sistema é baseado na plataforma CORE DSP, projetada pelos Laboratórios PROEL R&D usando um dos mais avançados SHARC DSP para aplicação de áudio. Apresenta uma resolução de ponto flutuante de 40bits, 96kHz e conversores AD/DA de alta qualidade 24bit, para uma integridade de sinal perfeita, um alcance dinâmico superior a 110dB e um desempenho sónico superior. Graças ao seu enorme poder de processamento, a plataforma CORE consegue fornecer os algoritmos mais sofisticados para o processamento de altifalantes, juntamente com a capacidade de controlo remoto e de ligação em rede.
O CORE DSP torna possível definir um ALINHAMENTO DE TEMPO ideal para o filtro de crossover, resultando numa resposta de fase linear. A filtragem acústica correta foi conseguida utilizando a técnica de crossover de potência constante que, graças a uma relação de fase particular, resulta num crossover muito suave entre LF e HF e numa dispersão uniforme na região de crossover. O software de controlo PRONET, trabalhando num sólido e confiável protocolo de rede baseado em CANBUS, fornece uma interface intuitiva para o controlo remoto de todo o sistema, com a possibilidade de equalização, delay, aumento das proteções e monitorização do estado do amplificador.

AMPLIFICADORES DE POTÊNCIA

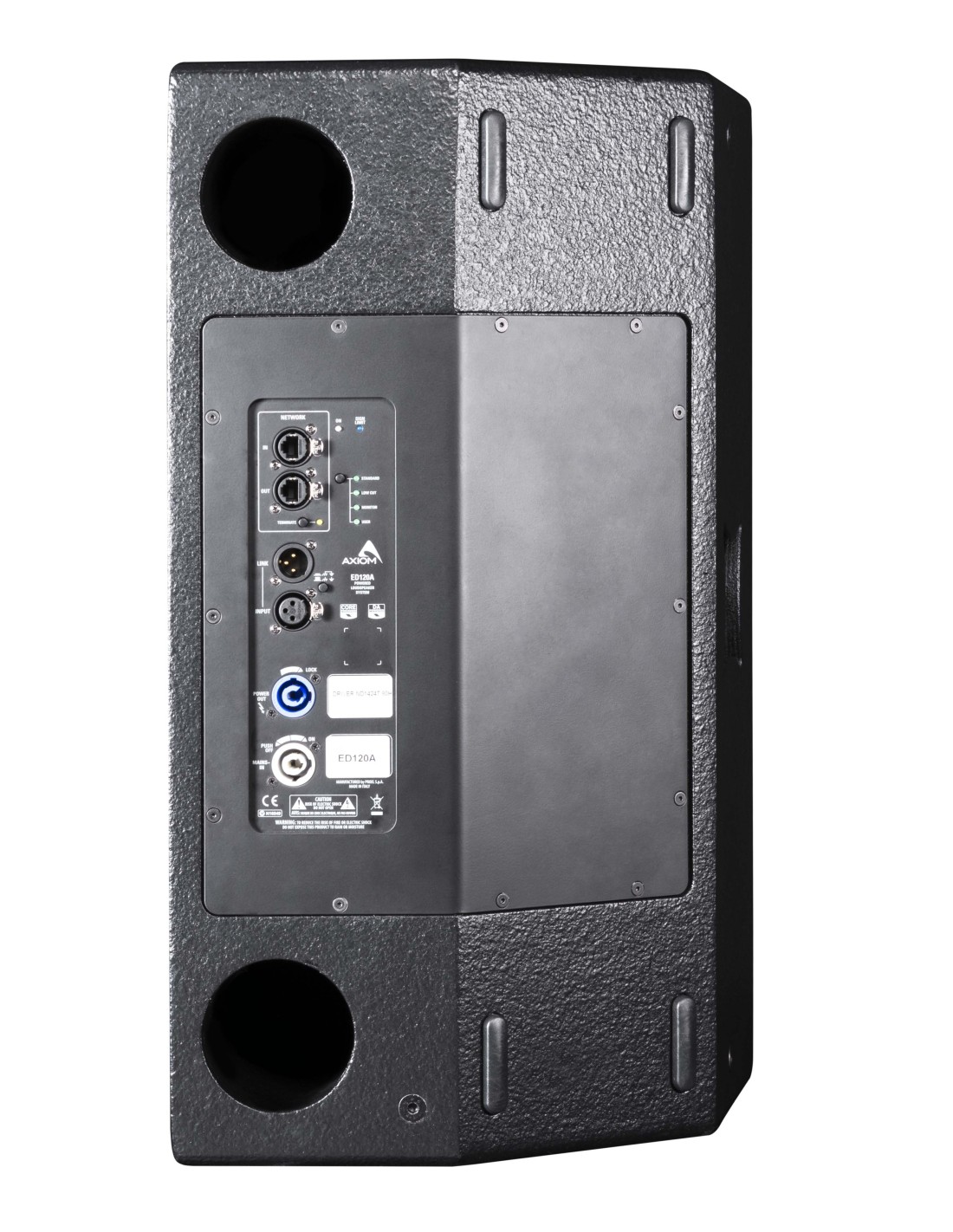

O ED120A é alimentado por módulos de potência digitais DA SERIES, uma nova geração de amplificadores de potência de Classe D com SMPS controlada digitalmente. A inovadora tecnologia utilizada nestes amplificadores oferece desempenhos de topo de gama, com uma definição de som superior em qualquer frequência áudio, dinâmica muito elevada mesmo para sinais de baixo nível, e distorção muito baixa mesmo na potência máxima. A qualidade sonora superior pode ser comparada com os sistemas analógicos topo de gama da classe AB, enquanto o módulo DA apresenta uma gama dinâmica mais elevada, tamanho muito compacto, peso leve e eficiência superior a 90%. A potência de saída é otimizada especificamente para os drivers para uma eficiente transferência de energia, com secção de baixa frequência que produz 900 watts e 300 watts disponíveis para o driver de compressão de alta frequência. As ligações de entrada e de união são feitas através de conectores XLR de 3 pinos balanceados, e é fornecido um interruptor de terra para um funcionamento sem zumbidos. Ligação à energia da rede através de um Neutrik PowerCON com bloqueio, e um conector de saída permite ligar a rede elétrica a caixas ED120A adicionais.

MONTAGEM E FIXAÇÃO
O ED120P pode ser montado na parede em instalações permanentes, tanto vertical como horizontalmente, utilizando o suporte de parede KPTED120B. O suporte de parede permite cinco etapas de ajuste rotacional incremental
para permitir que o altifalante seja apontado com precisão. Quando montado horizontalmente, o guia de onda assimétrico do altifalante HF pode ser rodado a 90° dentro da caixa para manter o padrão de cobertura ideal.

PRINCIPAIS CARACTERÍSTICAS
• Fonte de alimentação de dois pontos
• Woofer de 12", driver de compressão HF de 1.4"
• Processamento CORE, 96KHz / 40 bits ponto flutuante, com controlo remoto PRONET
• Módulo amplificador digital Classe D com SMPS
• Padrão de cobertura assimétrico HF
• Corneta HF rotativa
• Caixa não simétrica, multi-ângulo
• Pontos de suspensão M10
• Tomada para montagem em poste

APLICAÇÕES
• Sub-balcão de teatro
• Empresas e A/V
• TV e transmissões
• Monitorização de palco
• Locais de música ao vivo
• Bares e restaurantes
