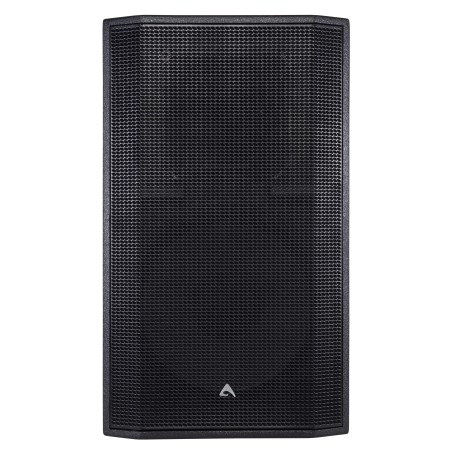

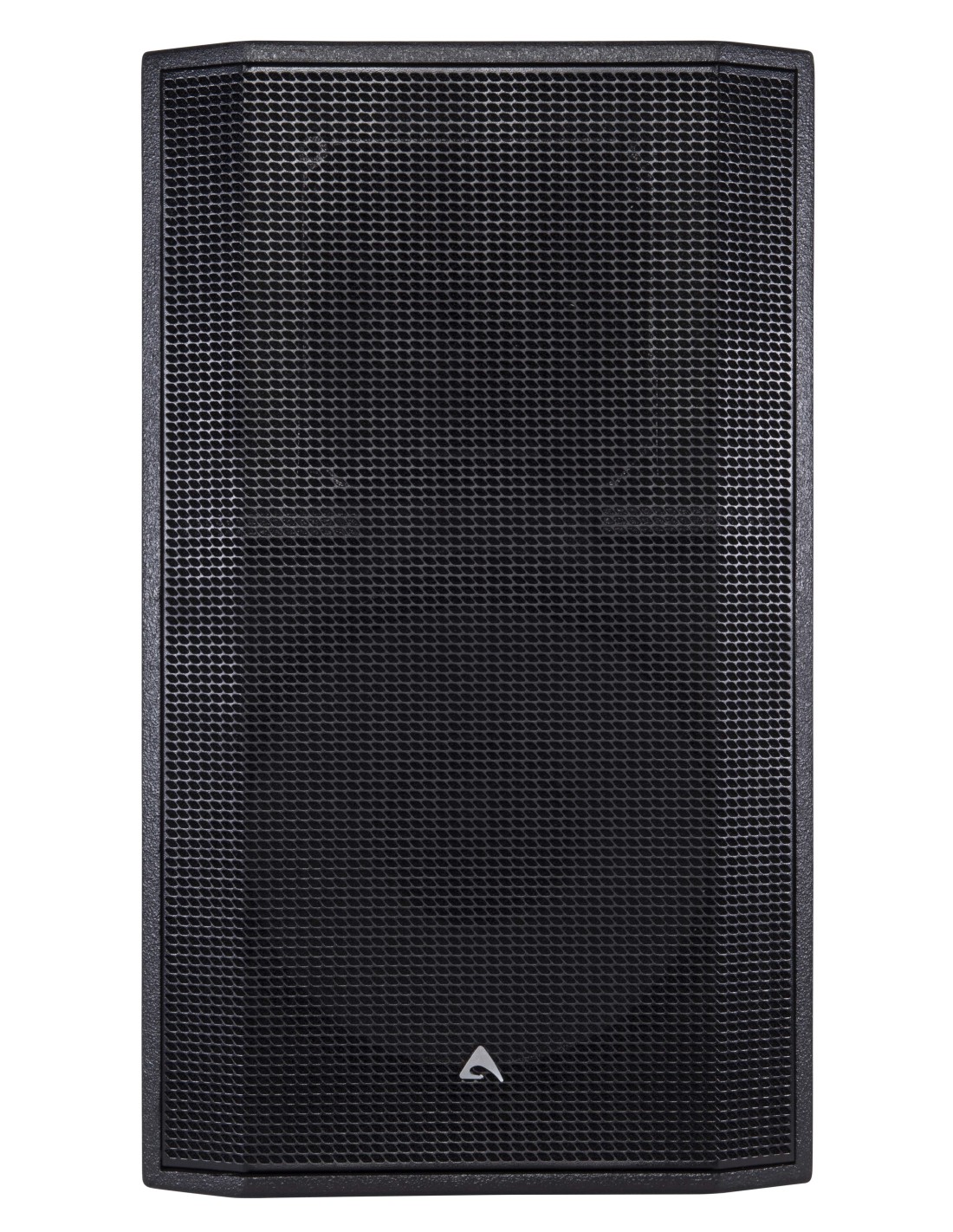

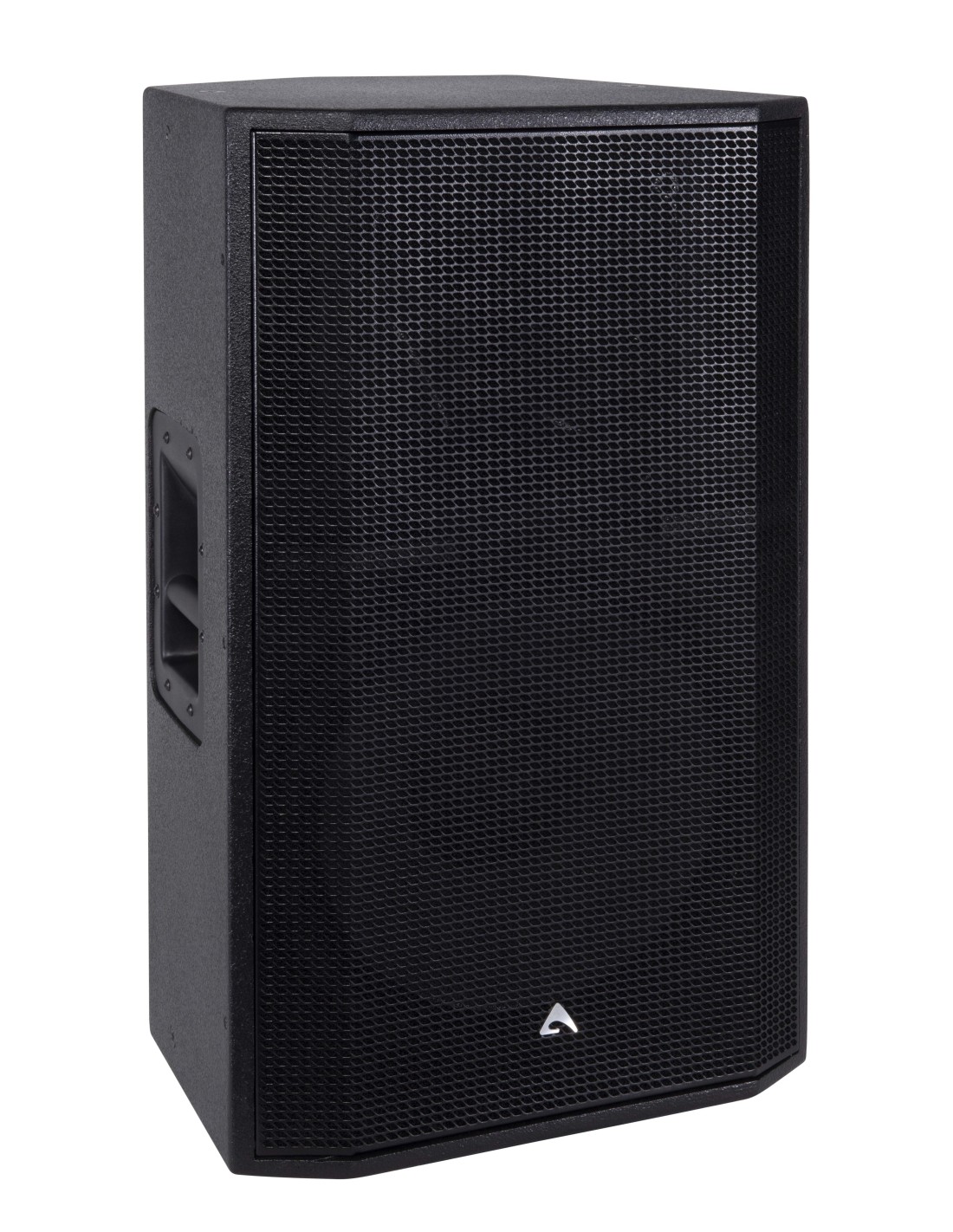

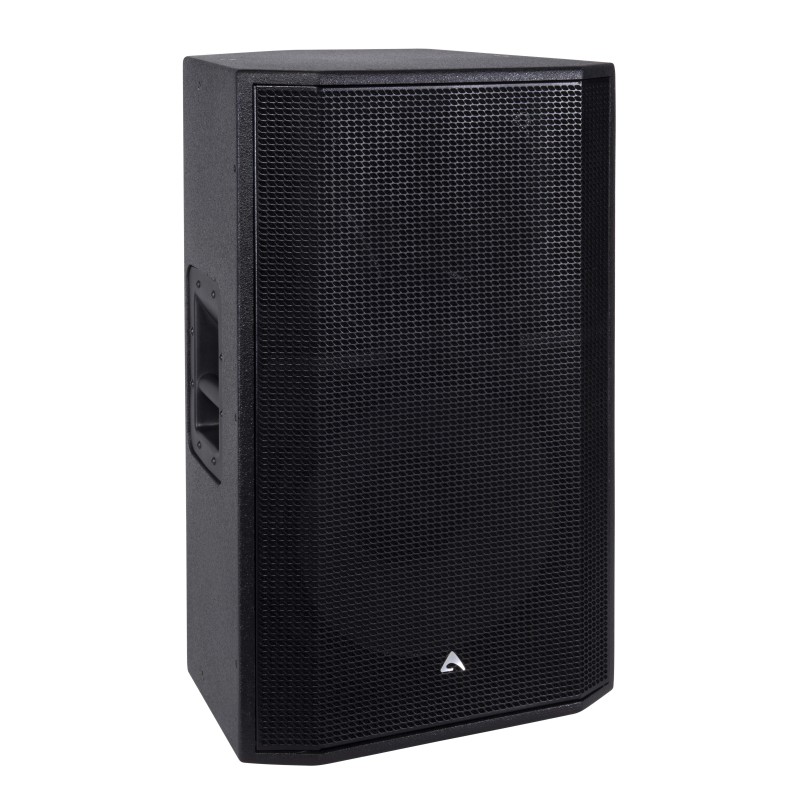

Sistema de altifalantes Full-Range de 2 vias, com processamento CORE, de 15"

DESCRIÇÃO

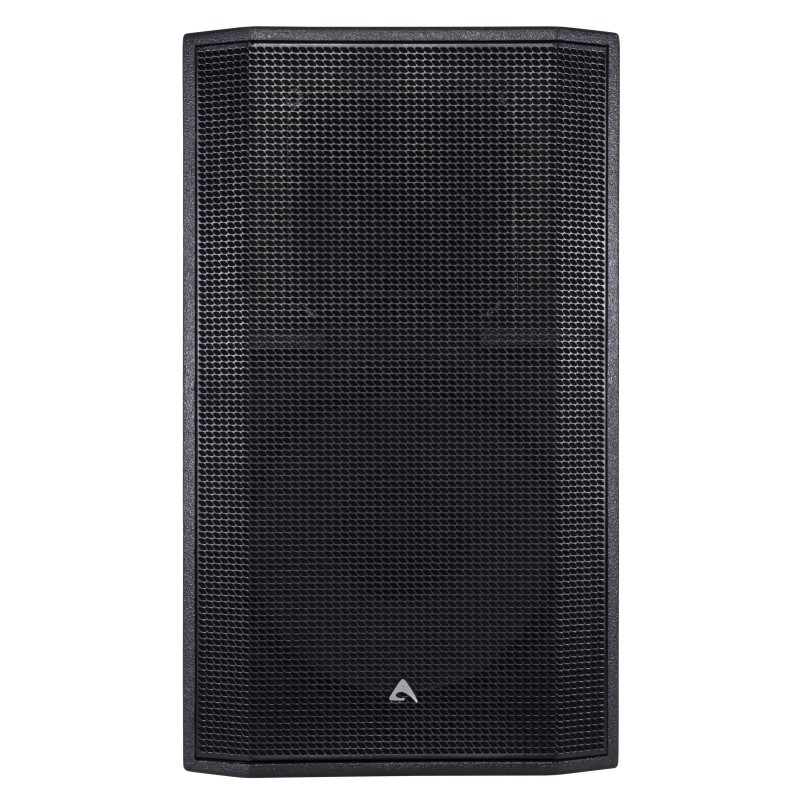

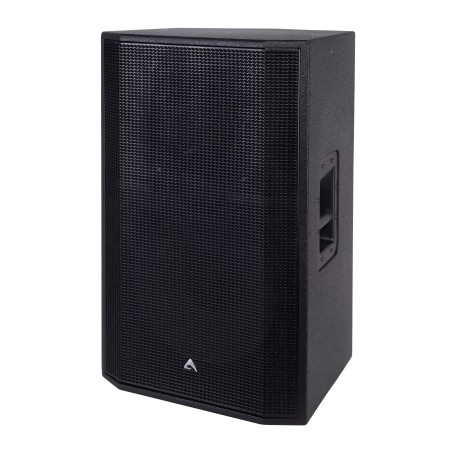

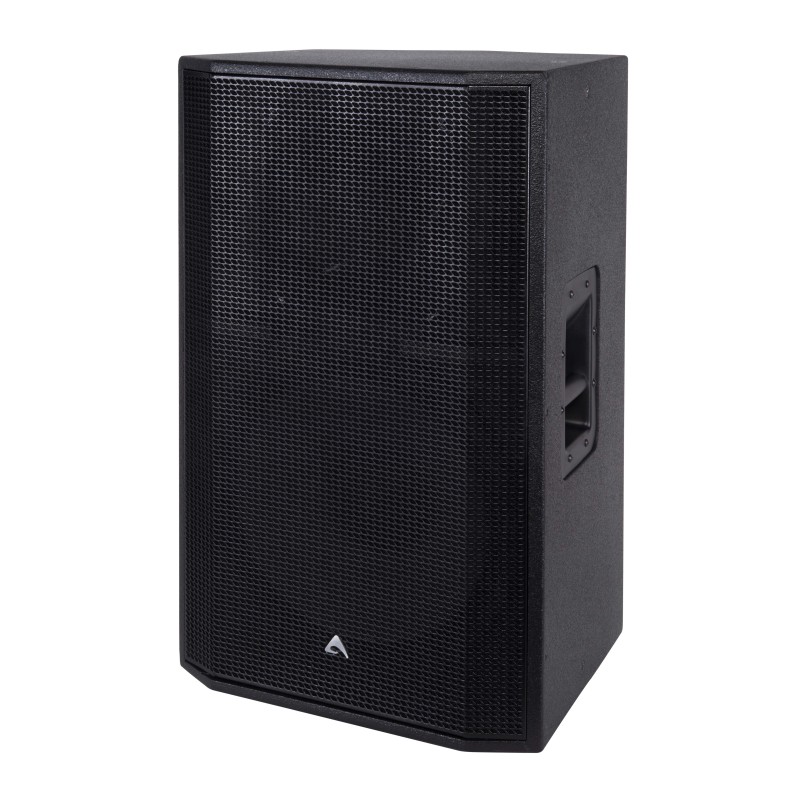

O ED150A é um altifalante com fonte de alimentação de duas vias que fornece uma resposta em frequência completa e dispersão controlada a partir de uma caixa de fácil manuseamento. É projetado para muitos tipos de aplicações de reforço de som em primeiro plano que requerem som de alta qualidade, desempenho repetível e funcionamento conveniente num formato fácil de transportar.
O driver de baixa frequência de 15" é combinado com um driver de compressão de alta frequência de 1.4", ambos componentes que utilizam bobinas de voz de alumínio para baixo peso e boa resposta a transientes, e são acionados por canais individuais de um poderoso módulo amplificador de Classe D.
A caixa de ventilação não simétrica do ED150A permite a sua adaptação a múltiplas aplicações portáteis e fixas, tais como aplicações ’front-of-house’ num suporte de altifalantes, poste montado num subwoofer associado ou, usando o ângulo de cunha de 35°, como um poderoso monitor de palco.
Uma característica chave do ED150A é o seu padrão assimétrico de cobertura de alta frequência, variando de 100° horizontais na parte inferior da corneta para uma cobertura mais eficaz do campo próximo, e estreitando para 60° horizontais na parte superior da corneta para uma cobertura mais focalizada no campo distante. O resultado é uma cobertura mais precisa de um auditório típico do que é possível com um dispositivo de cobertura horizontal fixa. A corneta HF também roda até 90° simplesmente removendo quatro parafusos e realinhando-a, de modo que, em modo de monitor de palco, o padrão assimétrico otimiza a cobertura para os artistas, tanto perto como mais longe do monitor. Esta característica de corneta giratória também permite manter o padrão de cobertura ideal quando a caixa é instalada no formato horizontal (paisagem).

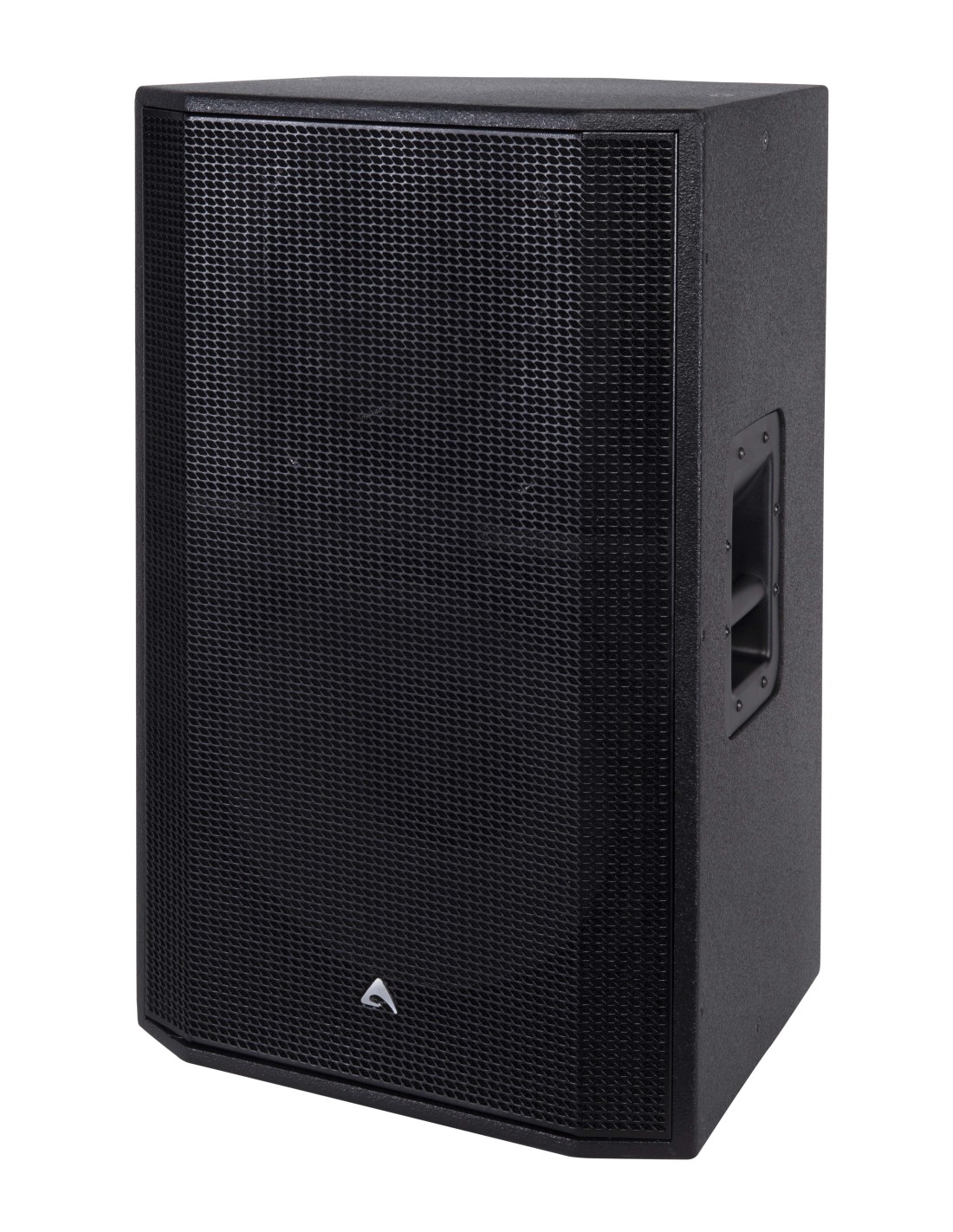

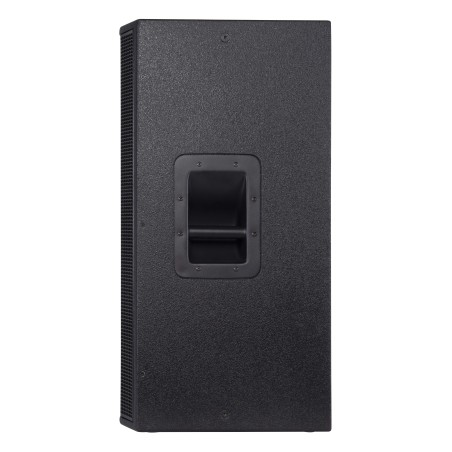

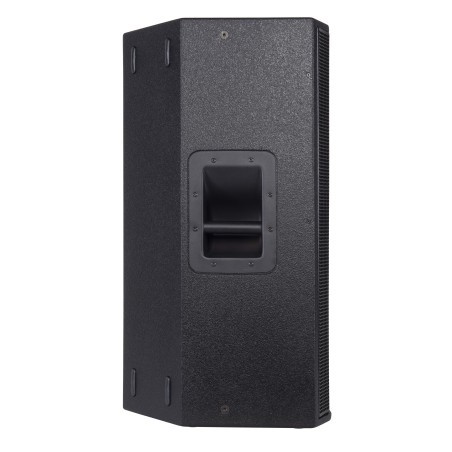

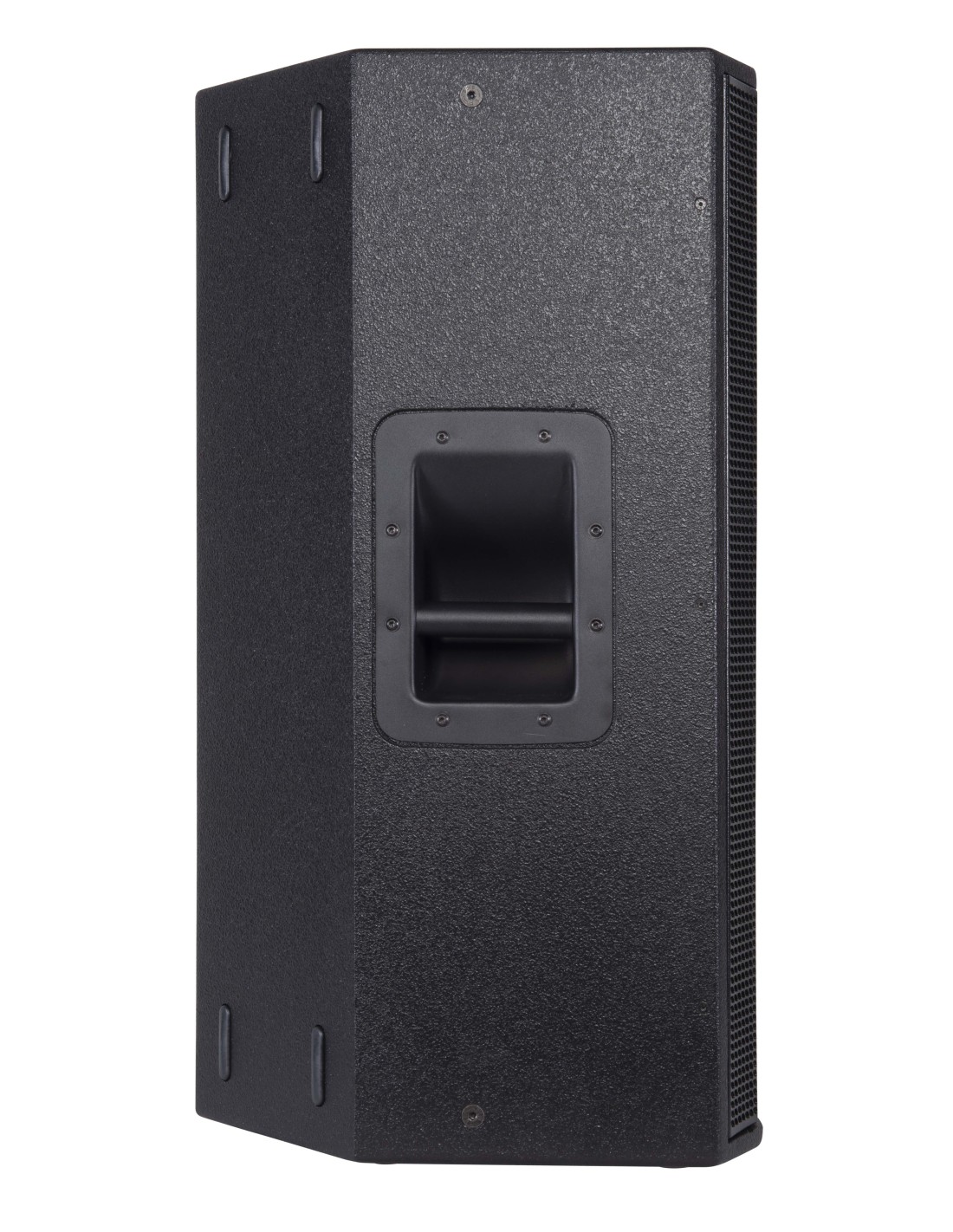

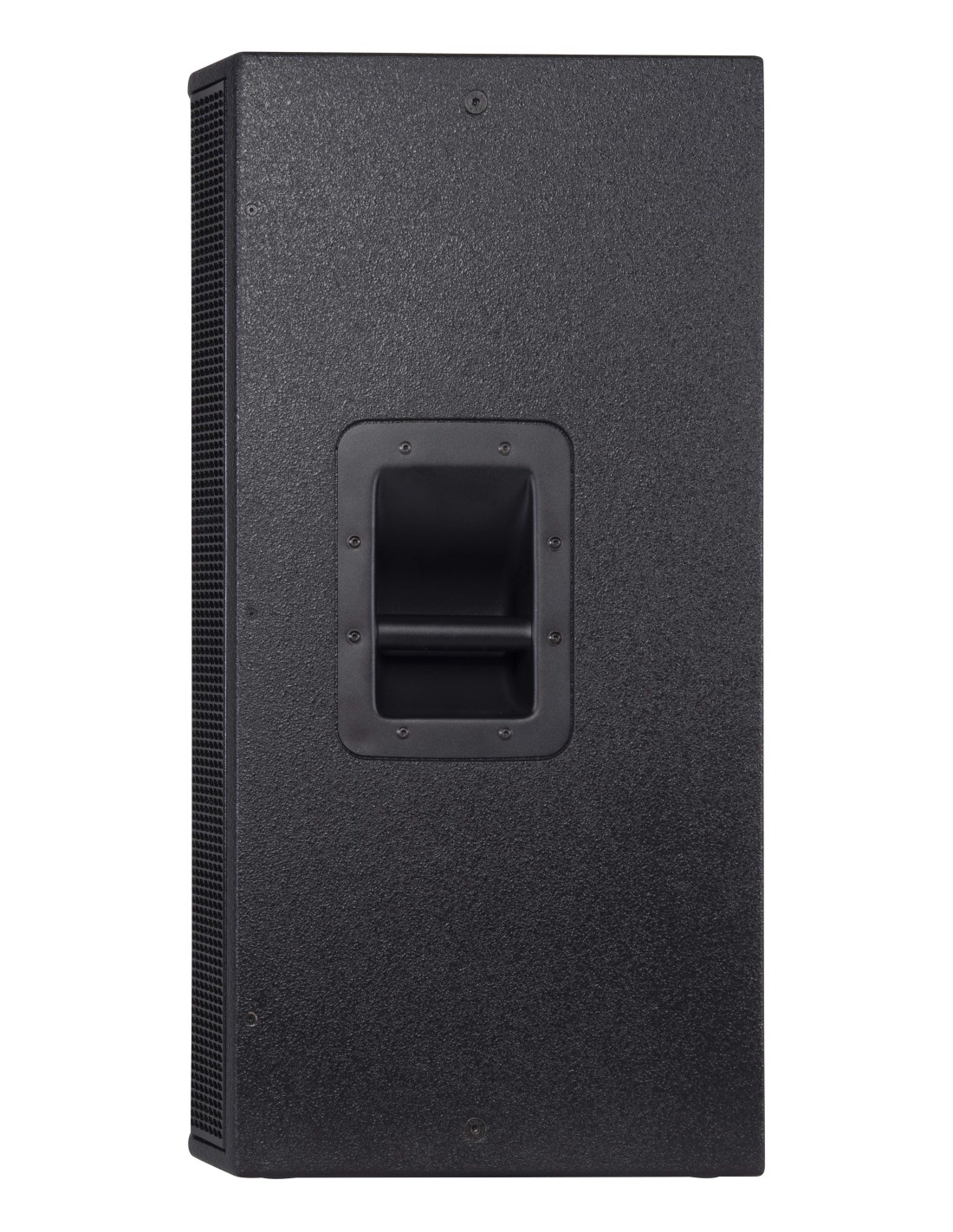

A caixa de contraplacado de bétula fenólico de 15 mm é fornecida com uma instalação em poste de 35 mm, uma pega rebaixada para facilitar a elevação e a manipulação, e pontos de suspensão M10 e M6 para permitir a suspensão em instalações fixas utilizando suportes de montagem opcionais.
Para ampliar a resposta em baixa frequência do sistema o ED150A pode ser complementado por subwoofers da série Axiom SW, como o SW18A.

PROCESSAMENTO DO SISTEMA
O processamento do sistema é baseado na plataforma CORE DSP, projetada pelos Laboratórios PROEL R&D usando um dos mais avançados SHARC DSP para aplicação de áudio. Apresenta uma resolução de ponto flutuante de 40bits, 96kHz e conversores AD/DA de alta qualidade 24bit, para uma integridade de sinal perfeita, um alcance dinâmico superior a 110dB e um desempenho sónico superior. Graças ao seu enorme poder de processamento, a plataforma CORE consegue fornecer os algoritmos mais sofisticados para o processamento de altifalantes, juntamente com a capacidade de controlo remoto e de ligação em rede.
O CORE DSP torna possível definir um ALINHAMENTO DE TEMPO ideal para o filtro de crossover, resultando numa resposta de fase linear. A filtragem acústica correta foi obtida utilizando a técnica de crossover de potência constante que, graças a uma relação de fase particular, resulta num crossover muito suave entre LF e HF e uma dispersão uniforme na região de crossover.
O software de controlo PRONET AX, trabalhando n um protocolo de rede sólido e fiável baseado em CANBUS, fornece uma interface intuitiva para o controlo remoto de todo o sistema, com a possibilidade de equalização, delay, gestão das funções de proteção e monitorização do estado do amplificador.

AMPLIFICADOR DE POTÊNCIA
O ED150A é alimentado por um módulo de potência digital DA SERIES, uma nova geração de amplificadores de potência CLASSE D com SMPS. A tecnologia inovadora utilizada para estes amplificadores oferece performances topo de gama, tais como uma definição de som superior em qualquer frequência de áudio, dinâmica muito alta também para sinais de nível baixo e distorção muito baixa mesmo com a potência máxima.

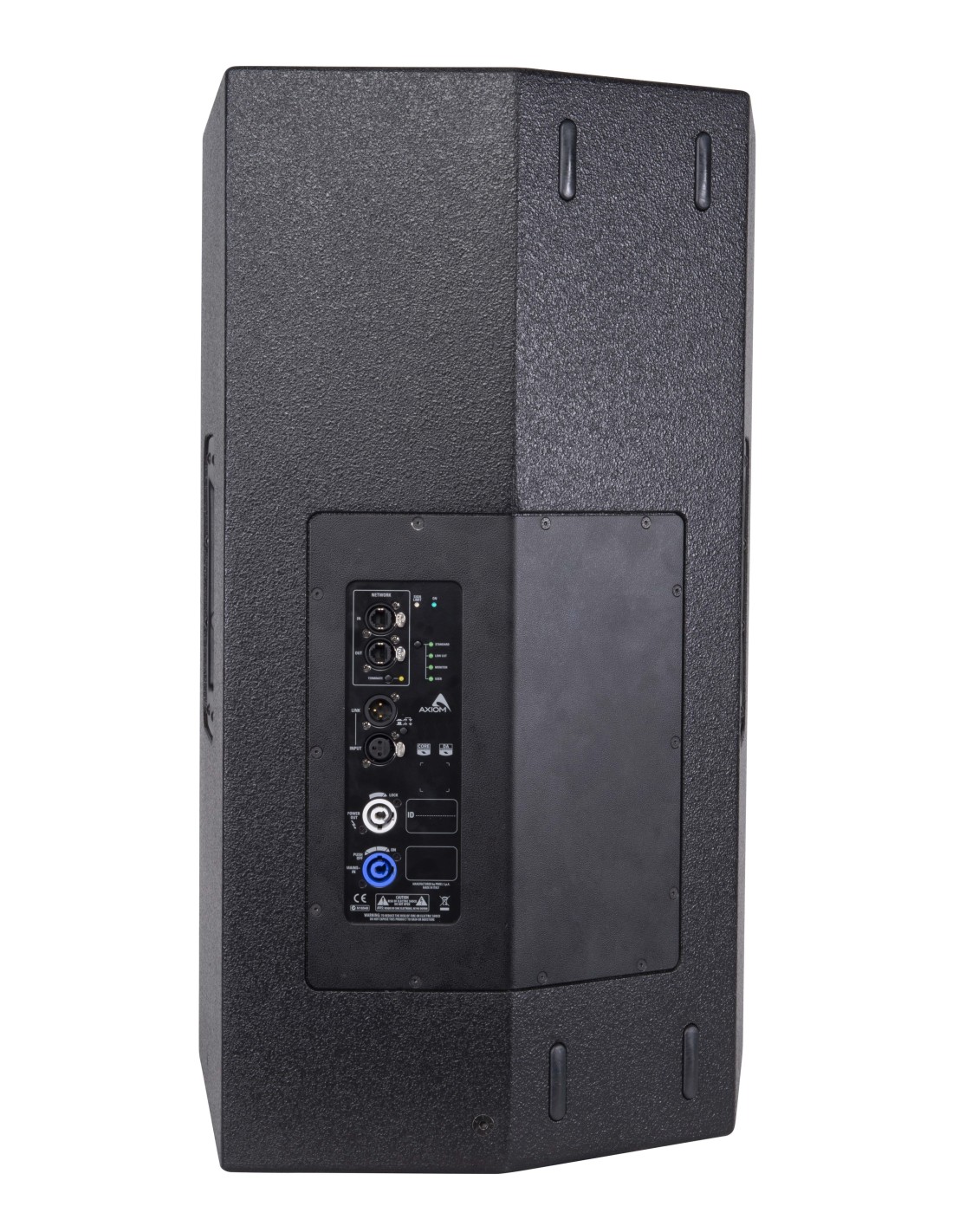

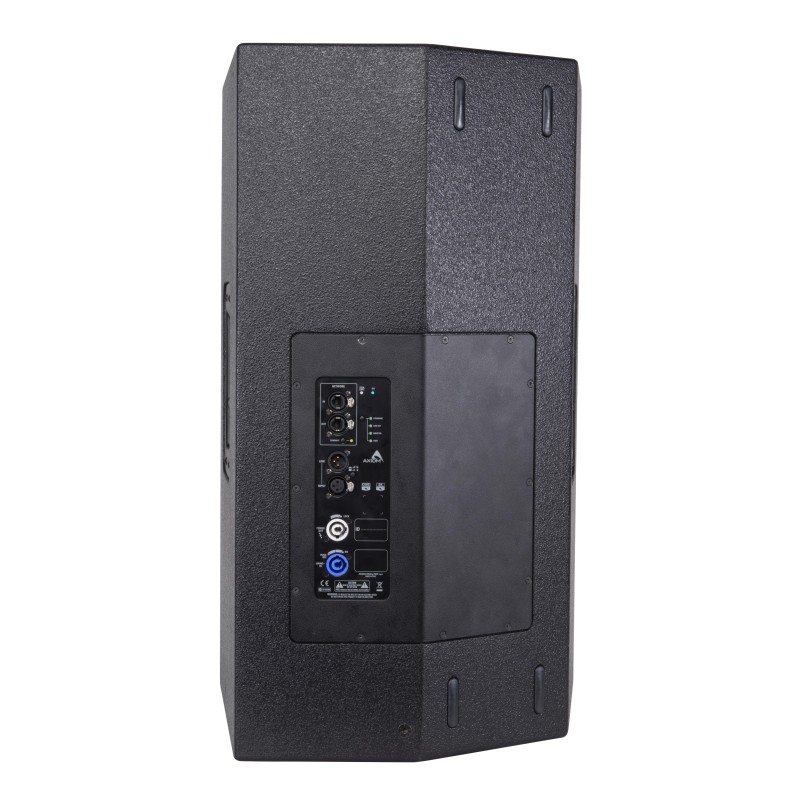

A qualidade de som superior pode ser comparada com os sistemas analógicos topo de gama da classe AB, enquanto os módulos DA apresentam uma dinâmica mais elevada, tamanho muito compacto e peso leve e eficiência acima dos 90%. A potência de saída é otimizada especificamente para os drivers para uma eficiente transferência de energia, com secção de baixa frequência que produz 900 watts e 300 watts disponíveis para o driver de compressão de alta frequência. As ligações de entrada e de união são feitas através de conectores XLR de 3 pinos balanceados, e é fornecido um interruptor de terra para um funcionamento sem zumbidos. Ligação à energia da rede através de um Neutrik PowerCON com bloqueio, e um conector de saída permite ligar a rede elétrica a caixas ED150A adicionais.

MONTAGEM E FIXAÇÃO
O ED150A pode ser montado na parede em instalações permanentes, tanto vertical como horizontalmente, utilizando o suporte de parede KPTED150B. O suporte de parede permite cinco etapas de ajuste rotacional incremental para permitir que o altifalante seja apontado com precisão. Quando montado horizontalmente, o guia de onda assimétrico do altifalante HF pode ser rodado a 90° dentro da caixa para manter o padrão de cobertura ideal.

PRINCIPAIS CARACTERÍSTICAS
• Fonte de alimentação de dois pontos
• Woofer de 15", driver de compressão HF de 1.4"
• Processamento CORE, 96KHz / 40 bits ponto flutuante, com controlo remoto PRONET
• Módulo amplificador digital Classe D com SMPS
• Padrão de cobertura assimétrico HF
• Corneta HF rotativa
• Caixa não simétrica, multi-ângulo
• Pontos de suspensão M6 e M10
• Tomada para montagem em poste

APLICAÇÕES
• Sub-balcão de teatro
• Empresas e A/V
• TV e transmissões
• Monitorização de palco
• Locais de música ao vivo
• Bares e restaurantes
• Locais de culto
