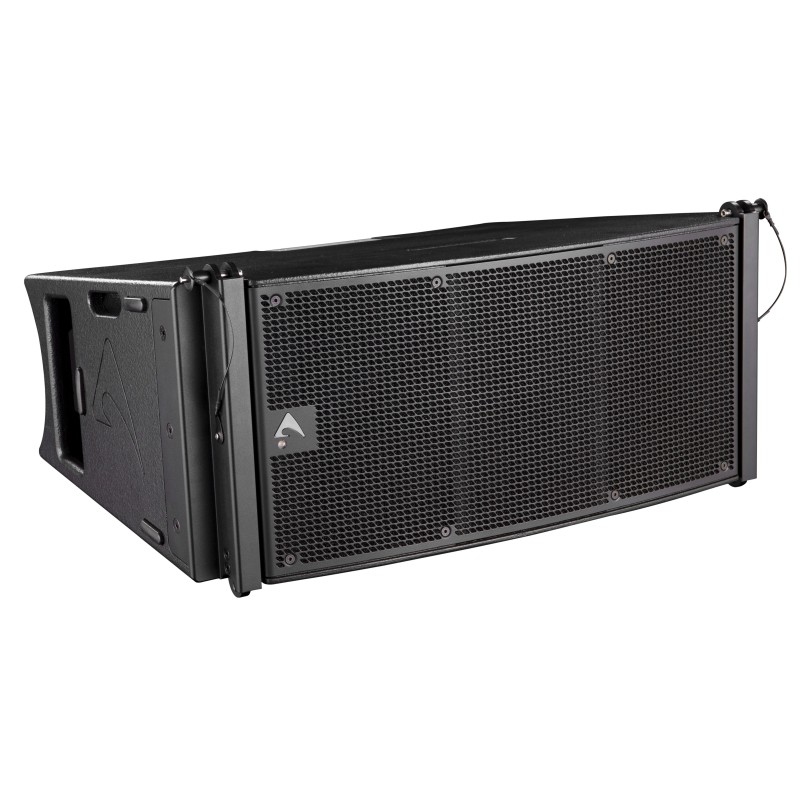

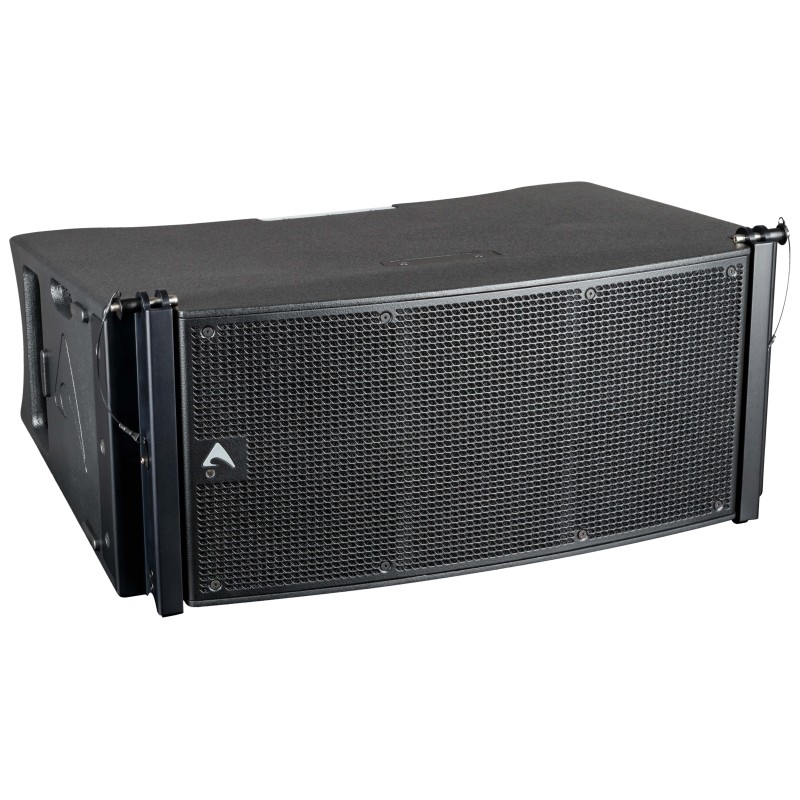

Dual 10” (260mm), Alta Potência, Alimentado, Processado por CORE, Elemento de Array Vertical

O elemento de Array Vertical AX2010AV2 é projetado para uma ampla gama de aplicações de reforço sonoro que necessitam de um sistema de array vertical flexível e fácil de usar. Ele representa a evolução do AX2010A, com o qual mantém total compatibilidade eletroacústica e mecânica

DESCRIÇÃO

O AX2010AV2 é um elemento de array alimentado que combina qualidade de som superior com facilidade e flexibilidade em um sistema simples com uma relação preço/desempenho muito conveniente. O AX2010AV2 foi projetado tanto para aplicações de som ao vivo em locação quanto para instalações fixas, e foi projetado para ser o mais simples possível sem sacrificar a qualidade do som e o desempenho.

TRANSDUTORES

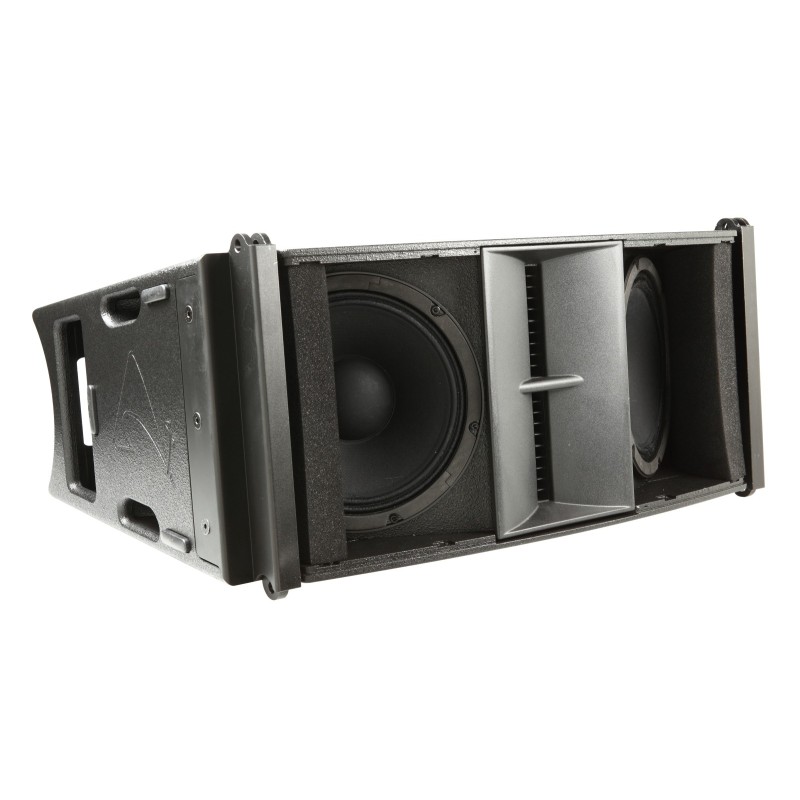

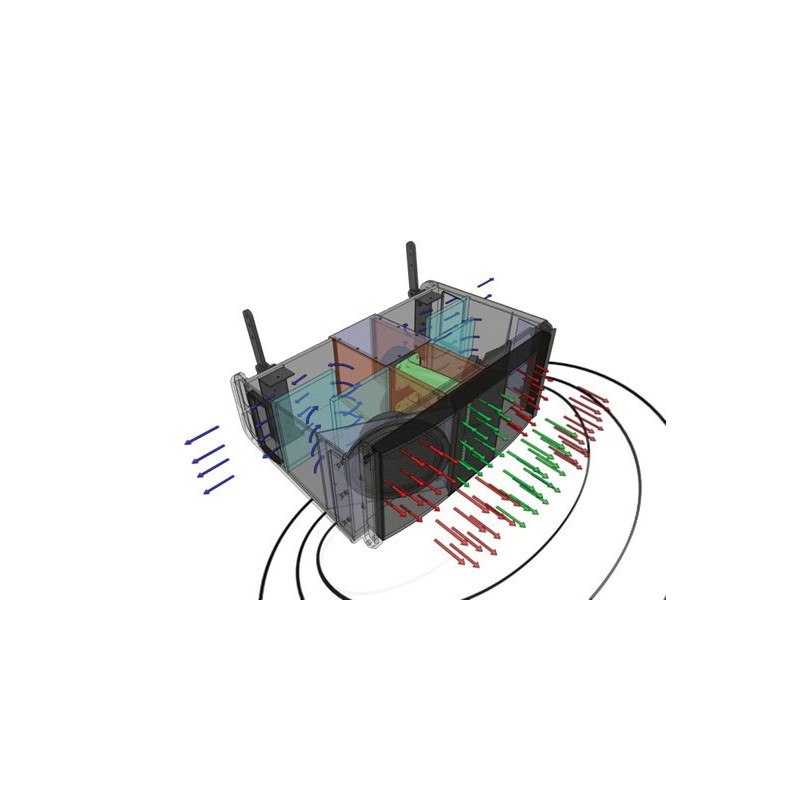

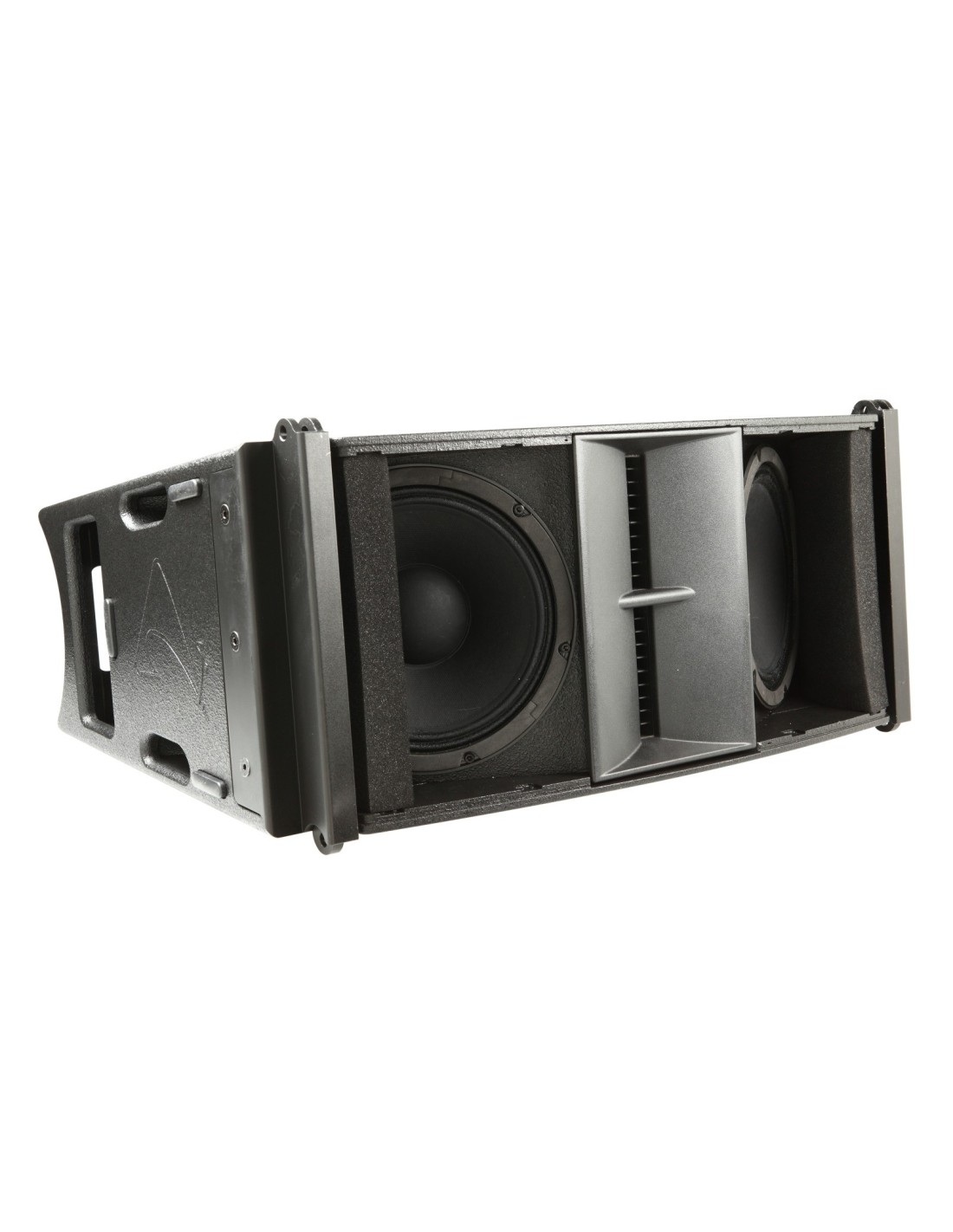

A faixa de altas frequências é reproduzida por dois drivers de compressão de baixa distorção, equipados com diafragmas muito leves. Dois guias de ondas de formação de linha de transmissão foram usados para carregar os drivers HF, a fim de proporcionar um som detalhado e natural e alcançar uma capacidade de projeção HF de longa distância. Os dois woofers de 10” empregados na reprodução da faixa de médios-graves estão equipados com cones muito leves. A leveza do diafragma é ainda mais aprimorada pelo uso de uma bobina de voz de alumínio em vez do cobre convencional. Isso assegura uma reprodução rápida dos trechos musicais de médios e médios-graves, melhorando também a capacidade térmica da bobina de voz e, consequentemente, controlando a compressão de potência geral. Os dois woofers de 10” são carregados por uma linha de transmissão híbrida curta que minimiza o efeito das ressonâncias da caixa e elimina o som "de caixa" dos médios-graves comumente obtido em caixas bass-reflex regulares.

CONCEITO DO SISTEMA E DESEMPENHO SONORO

O AX2010AV2 oferece um design simples mas inovador em elementos de array. O conceito simples do design simétrico WTW é implementado de maneira eficaz para minimizar os efeitos dos fenômenos de feixe potenciais em torno da frequência de crossover. Para minimizar esses efeitos, muitos detalhes diferentes foram cuidadosamente projetados, o primeiro deles sendo a escolha das unidades de driver HF. O diafragma especial leve utilizado nesses drivers apresenta uma ressonância mecânica muito baixa, permitindo assim um ponto de frequência de crossover relativamente baixo situado na faixa de 900Hz. Além disso, a orientação dos dois woofers permite minimizar o efeito de interferência entre eles, enquanto o uso de um filtro mecânico-acústico de poliuretano representa uma ajuda adicional para minimizar o feixe de médios. A abordagem do filtro de crossover é baseada em uma técnica de "Potência Constante". Graças a uma combinação de fases particular entre os dois caminhos em torno da frequência de crossover, essa abordagem é capaz de proporcionar uma cobertura horizontal muito estável e uma imagem sonora fora do eixo muito estável, minimizando também os efeitos indesejados em torno da frequência de crossover. A aplicação adicional de técnicas de linearização de fase, combinadas com crossover de potência constante, resulta em uma resposta de fase linear e uma resposta temporal coerente. Isso permite uma percepção natural dos instrumentos acústicos e das vozes e uma profundidade aprimorada da imagem sonora.

PROCESSAMENTO DE SINAL E AMPLIFICADORES DE POTÊNCIA

O processamento do sistema é baseado na plataforma DSP CORE2, projetada pelos laboratórios de P&D da PROEL, utilizando um dos DSPs SHARC mais avançados para aplicações de áudio. Apresenta resolução de ponto flutuante de 40 bits e conversores AD/DA de 24 bits de altíssima qualidade, para uma integridade de sinal perfeita, uma faixa dinâmica superior a 110dB e um desempenho sonoro superior. Graças ao seu enorme poder de processamento, a plataforma CORE2 é capaz de fornecer os algoritmos mais sofisticados para processamento de alto-falantes, junto com capacidades de controle e rede remotos. O software de controle PRONET AX, funcionando em um protocolo de rede confiável baseado em CANBUS, oferece uma interface intuitiva para o controle remoto de todo o sistema, com a possibilidade de equalizar, atrasar, aumentar as proteções e monitorar o estado do amplificador. O AX2010AV2 é alimentado por uma nova geração de amplificadores de potência classe D com SMPS controlado digitalmente e PFC de estágio único de última geração. A tecnologia inovadora usada para esses amplificadores oferece desempenho de ponta, como uma definição sonora superior em qualquer frequência de áudio, dinâmica muito alta mesmo para sinais de baixo nível e distorção muito baixa mesmo na potência máxima. A qualidade sonora superior pode ser comparada aos sistemas analógicos de classe AB de alto nível, enquanto os módulos de potência do AX2010AV2 apresentam uma dinâmica mais alta, tamanho muito compacto, peso leve e eficiência superior a 90%.

HARDWARE

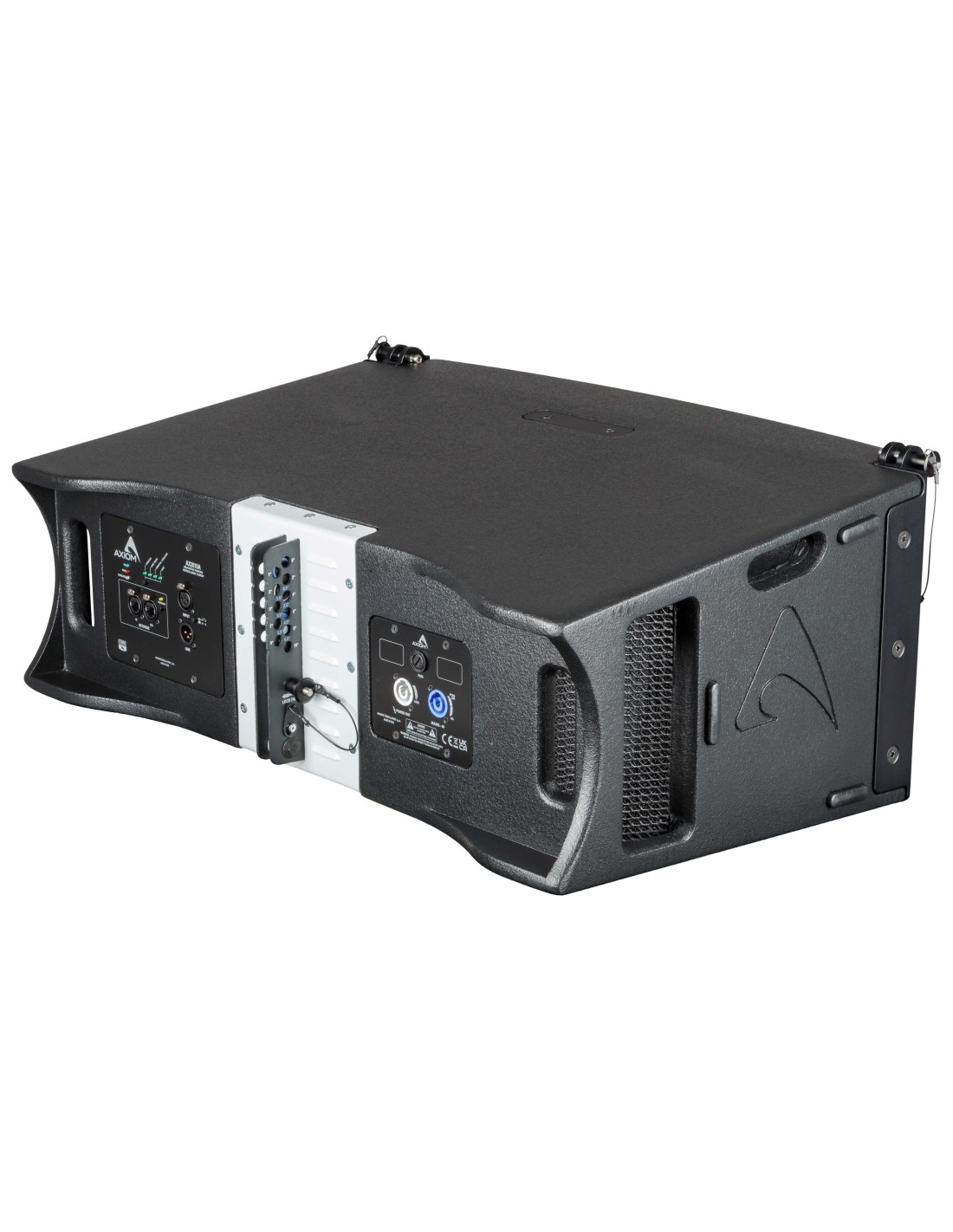

O AX2010AV2 inclui como parte integrante do gabinete um HARDWARE DE VOO embutido que proporciona uma instalação fácil e rápida, juntamente com uma excelente capacidade de carga.

• Elemento de Line Array de alta saída, Tamanho compacto, muito boa relação saída/peso
• Driver HF de alta qualidade, baixa compressão, baixa distorção
• Cobertura horizontal muito estável
• Carga de linha de transmissão para reprodução limpa de médios-graves
• Som natural, Dispositivo de formação de onda de projeção HF por linha de transmissão
• Processamento CORE2 em ponto flutuante de 40 bits com controle remoto PRONET
• Módulo de amplificador de classe D controlado digitalmente com SMPS
