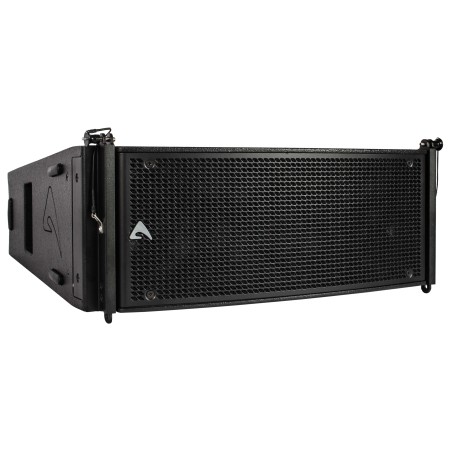

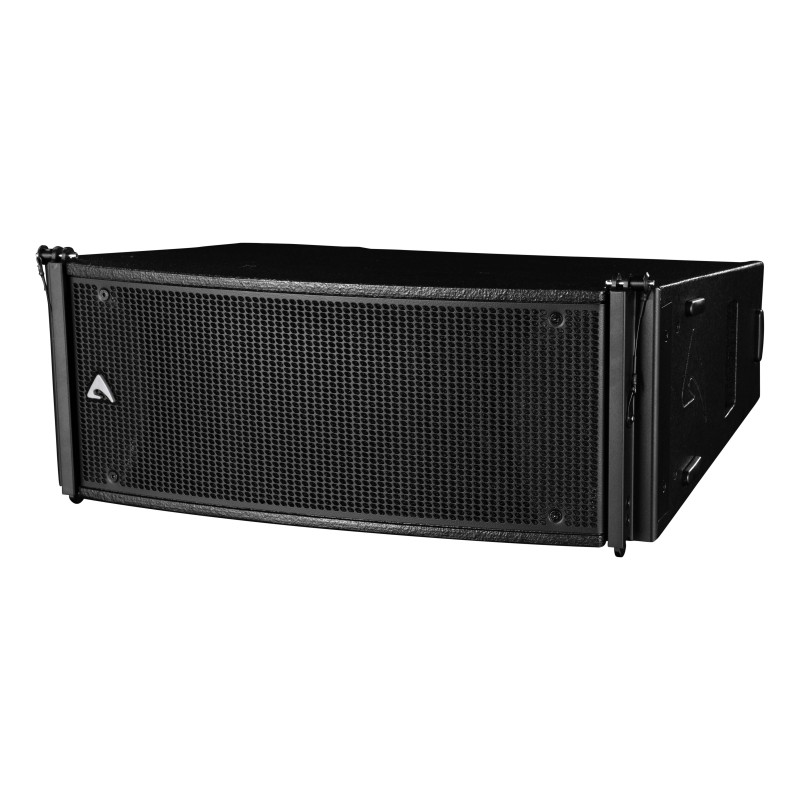

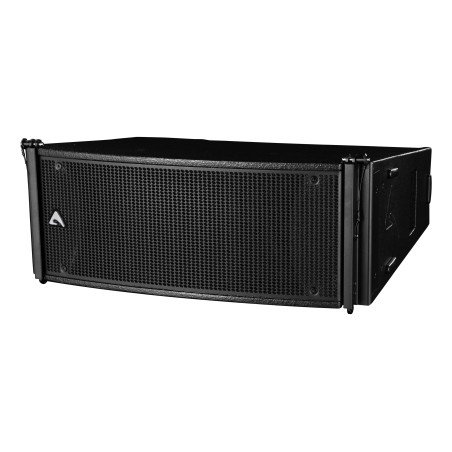

Dual 6.5” (165mm), Alta Potência, Ativo, Processado CORE, Elemento de Array Vertical

O elemento de line array vertical AX2065AV2 é projetado para uma ampla gama de aplicações de reforço de som onde um sistema de array vertical flexível e fácil de usar é necessário. Representa a evolução do AX2065A, com o qual mantém total compatibilidade eletroacústica e mecânica.

DESCRIÇÃO

O AX2065AV2 é um novo elemento de line array ativo que combina qualidade sonora superior com facilidade e flexibilidade em um sistema simples com uma relação custo-benefício muito conveniente. O AX2065AV2 foi projetado tanto para aplicações de som ao vivo para locação quanto para instalações fixas, e foi desenvolvido para ser o mais simples possível de usar, sem sacrificar nada em qualidade sonora e desempenho.

TRANSDUTORES

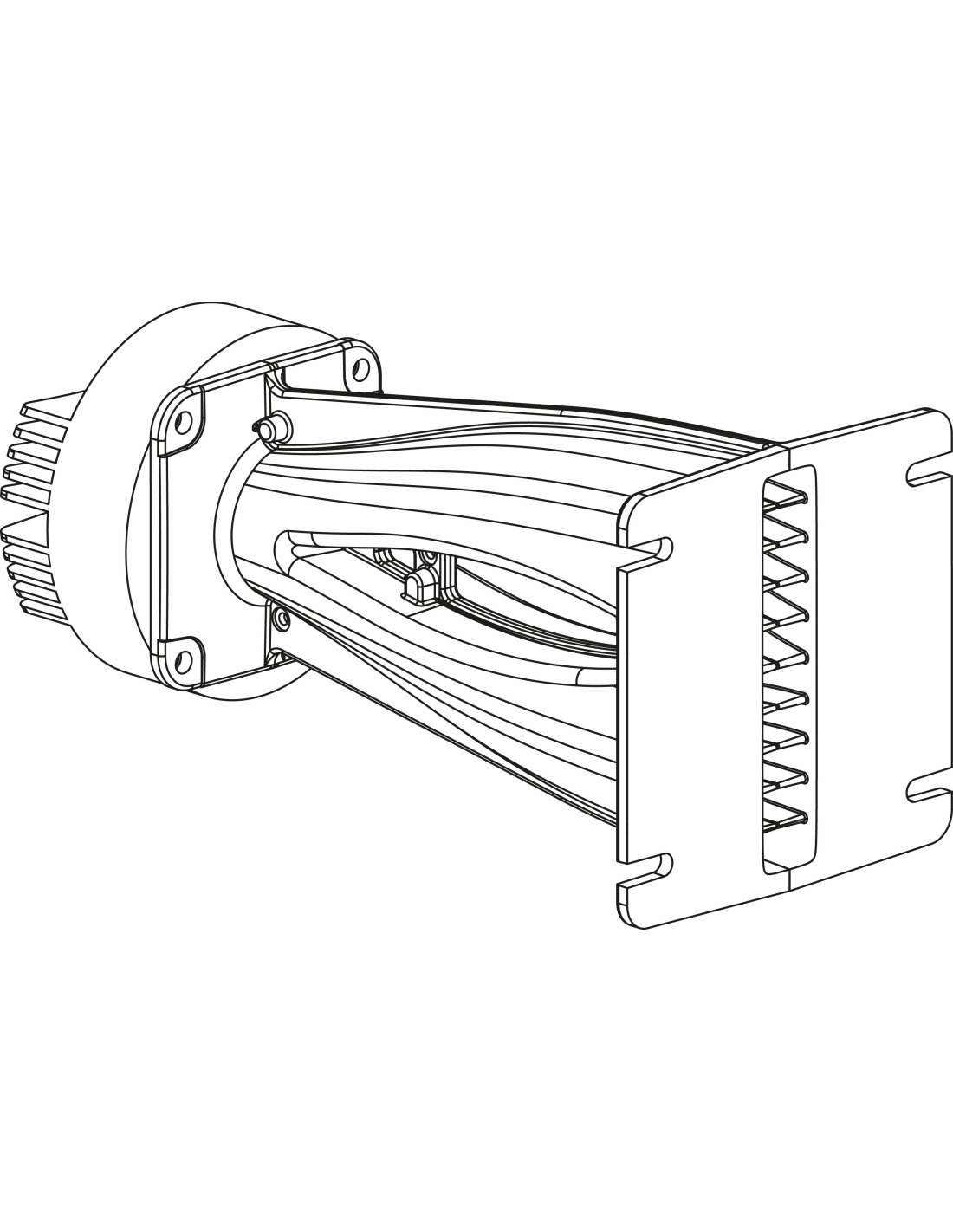

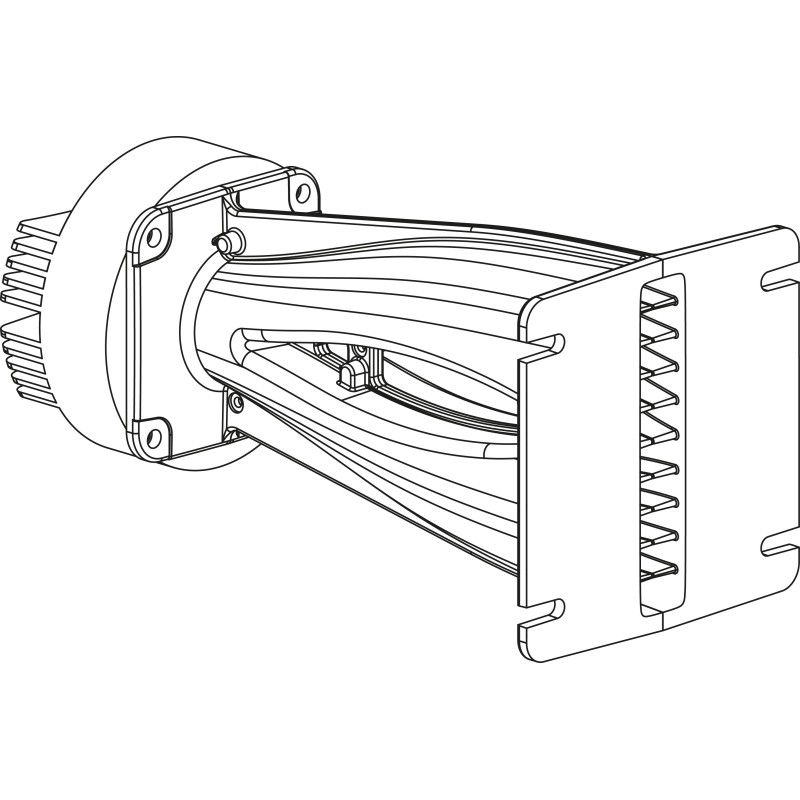

A faixa de altas frequências é reproduzida por um driver de compressão de baixa distorção, equipado com um diafragma de titânio muito leve e um novo design de suspensão especial para um som muito natural. Uma guia de ondas de formação de linha de transmissão foi utilizada para carregar o driver HF, a fim de proporcionar um som detalhado e natural e alcançar uma capacidade de projeção HF de longa distância. Os dois woofers de 6,5” empregados na reprodução da faixa de médios-graves são equipados com cones muito leves e suspensão de borracha para estender a resposta de baixa frequência. A leveza do diafragma é ainda melhorada pelo uso de uma bobina de voz de alumínio em vez de cobre convencional. Isso garante uma reprodução rápida dos passagens musicais de médios e médios-graves, melhorando também a capacidade térmica da bobina de voz e, consequentemente, controlando a compressão de potência geral. Os dois woofers de 6,5” são carregados por uma curta linha de transmissão híbrida que minimiza o efeito das ressonâncias da caixa e elimina o som de "caixa" dos médios-graves comumente obtido de caixas bass-reflex regulares, dando a este módulo uma dispersão direcional cardioide natural na região dos baixos superiores e médios-baixos.

CONCEITO DO SISTEMA E DESEMPENHO SONORO

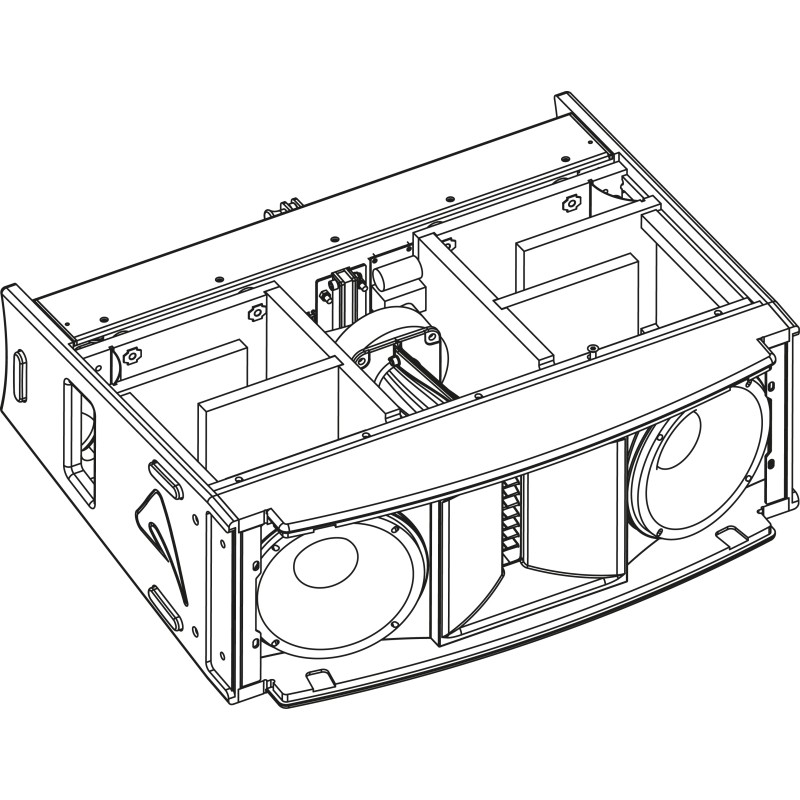

O AX2065AV2 oferece um design simples mas inovador nos elementos de line array. O conceito simples do design simétrico WTW é implementado de maneira eficaz para minimizar os efeitos dos potenciais fenômenos de feixe ao redor da frequência de crossover. Para minimizar esses efeitos, muitos detalhes diferentes foram cuidadosamente projetados, sendo o primeiro deles a escolha da unidade do driver HF. O diafragma leve especial utilizado neste driver apresenta uma ressonância mecânica muito baixa, permitindo assim um ponto de frequência de crossover relativamente baixo que está situado na faixa de 900 Hz. Além disso, a orientação dos dois woofers permite minimizar o efeito de interferência entre eles, enquanto o uso de um filtro mecânico-acústico de poliuretano representa uma ajuda adicional para minimizar o feixe dos médios. A abordagem do filtro de crossover é baseada em uma técnica de "Potência Constante". Graças a uma combinação de fase particular entre as duas vias ao redor da frequência de crossover, essa abordagem é capaz de fornecer uma cobertura horizontal muito estável e uma imagem sonora fora do eixo muito estável, minimizando também os efeitos indesejados ao redor da frequência de crossover. A aplicação adicional de técnicas de linearização de fase, combinada com o crossover de potência constante, produz uma resposta de fase linear e uma resposta temporal coerente. Isso permite uma percepção natural de instrumentos acústicos e vozes, bem como uma maior profundidade da imagem sonora.

PROCESSAMENTO DE SINAL E AMPLIFICADORES

O processamento do sistema é baseado na plataforma DSP CORE2, projetada pelos laboratórios de P&D da PROEL, utilizando um dos DSP SHARC mais avançados para aplicações de áudio. Ele possui uma resolução de ponto flutuante de 40 bits e conversores AD/DA de alta qualidade de 24 bits, para uma integridade de sinal perfeita, uma faixa dinâmica superior a 110 dB e um desempenho sonoro superior. Graças ao seu grande poder de processamento, a plataforma CORE2 é capaz de fornecer os algoritmos mais sofisticados para processamento de alto-falantes, juntamente com capacidade de controle remoto e rede. O software de controle PRONET AX, que funciona em um protocolo de rede confiável baseado em CANBUS, oferece uma interface intuitiva para o controle remoto de todo o sistema, com a possibilidade de equalização, atraso, aumento das proteções e monitoramento do estado do amplificador. O AX2065AV2 é alimentado por uma nova geração de amplificadores de potência classe D com SMPS controlado digitalmente e PFC de última geração de estágio único. A tecnologia inovadora utilizada para esses amplificadores oferece desempenho de ponta, como definição sonora superior em qualquer frequência de áudio, dinâmica muito alta mesmo para sinais de baixo nível e distorção muito baixa mesmo na potência máxima. A qualidade sonora superior pode ser comparada com sistemas analógicos de classe AB de alta gama, enquanto os módulos de potência do AX2065AV2 oferecem maior dinâmica, tamanho muito compacto, peso leve e eficiência superior a 90%. O módulo utilizado para alimentar o AX2065AV2 entrega em um pacote ultra-compacto uma potência máxima de 2800W. Além disso, cada AX2065AV2 é capaz de alimentar um módulo passivo adicional AX2065P através da saída de potência disponível no painel traseiro. Esse recurso permitirá montar soluções de sistema muito competitivas tanto para aplicações de locação quanto de instalação.

HARDWARE

O AX2065AV2 inclui como parte integrante do gabinete um HARDWARE DE VOO incorporado que proporciona uma instalação fácil e rápida, juntamente com uma excelente capacidade de carga. Além disso, cada módulo possui uma placa metálica no painel inferior com uma rosca M20 para instalar um ou mais módulos em um suporte de alto-falante padrão.

• Elemento de Line Array de alta potência
• Tamanho compacto, muito boa relação potência/peso
• Driver HF de alta qualidade, baixa compressão, baixa distorção com diafragma de titânio e novo design de suspensão
• Cobertura horizontal muito estável
• Carga por linha de transmissão para reprodução limpa dos médios-graves e comportamento cardioide natural
• Dispositivo de formação de onda de projeção HF por linha de transmissão para um som natural
• Processamento CORE2 de ponto flutuante de 40 bits com controle remoto PRONET AX
• Módulo de amplificador classe D controlado digitalmente com SMPS e PFC
