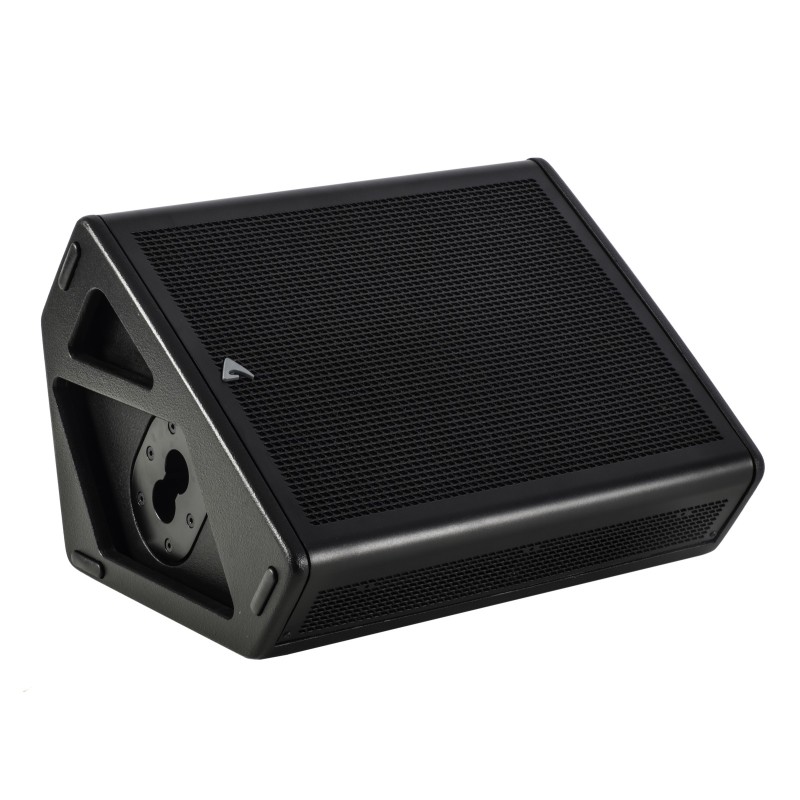

15” (380mm) coaxial, Alta Potência, Amplificado, Processado por CORE, Monitor de Palco

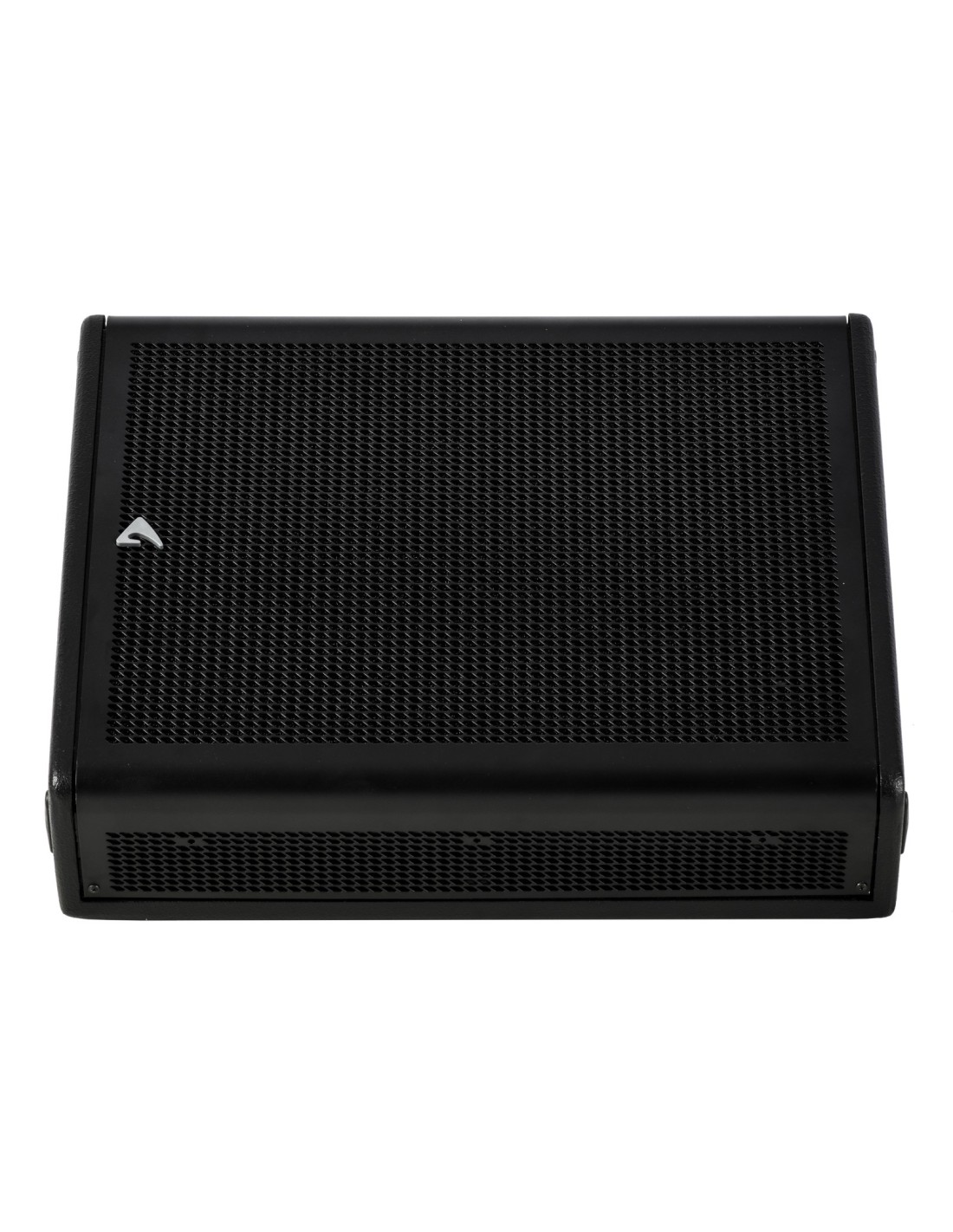

O CX15AV2 é um monitor de palco coaxial projetado especificamente para som ao vivo, embora sua caixa muito compacta e de perfil baixo também o torne adequado para aplicações teatrais e televisivas. A combinação de um transdutor coaxial de alto desempenho, uma caixa cuidadosamente projetada e eletrônica poderosa proporciona um SPL muito alto antes do feedback e uma grande inteligibilidade, mesmo em potência muito alta. O CX15AV2 representa a evolução do CX15A, com o qual mantém total compatibilidade eletroacústica e mecânica.

TRANSDUTORES

O design coaxial do transdutor oferece um padrão acústico muito estável tanto no eixo horizontal quanto no vertical. O motor de neodímio de ímã único muito compacto reduz o atraso entre as duas fontes, eliminando problemas de tempo/fase, além de garantir alto desempenho com uma redução de peso consistente. A gama de alta frequência é reproduzida por um driver de compressão de baixa distorção, equipado com diafragma de titânio puro. Uma bobina de voz de fita de alumínio enrolada na borda e uma manga de cobre reduzem a distorção e aumentam a saída da unidade. A forma especial do cone permite uma dispersão cônica precisa e controlada de 80°. O woofer de 15” utilizado na reprodução da faixa de baixa frequência é equipado com uma bobina de voz de 3” em sanduíche entrelaçado e um anel de desmodulação de alumínio para mínima distorção. Graças ao processo especial de tratamento das placas magnéticas e do cone, que aumenta a resistência à corrosão e torna o cone repelente à água, o CX15AV2 é capaz de funcionar em condições meteorológicas adversas e é adequado para uso em eventos ao ar livre.

DESIGN DO GABINETE

O tamanho reduzido do gabinete de bétula báltica (apenas 34 cm de altura e 55 cm de largura) faz do CX15AV2 um dos monitores de palco mais compactos e leves da sua categoria, tornando-o adequado para todas as aplicações onde o tamanho discreto é essencial. Isso inclui não apenas shows ao vivo, mas também apresentações teatrais e aplicações de televisão. O peso reduzido (menos de 19 kg) e as alças ergonômicas em ambos os lados do gabinete facilitam muito o transporte do monitor e sua colocação no palco. Um suporte de polo de ângulo duplo conveniente permite que o CX15AV2 seja colocado também em um suporte de alto-falante padrão. Os portos de sintonização especialmente projetados, em vez de serem colocados na baffle superior e direcionados para o músico (como em um monitor de palco convencional), estão localizados na parte frontal do gabinete e apontados para o chão. Isso reduz consideravelmente as interferências da sintonização de LF com a faixa de MF, resultando em um som muito mais limpo e bem definido, e também melhora a resposta de LF em acoplamento com o chão. O design do porto de sintonização também fornece um resfriamento eficiente para o amplificador. A possibilidade de posicionar o gabinete com dois ângulos diferentes em relação ao chão (45° e 55°) permite colocá-lo a diferentes distâncias dos músicos, de acordo com o tamanho do palco e o tipo de monitoramento necessário.

PROCESSAMENTO DE SINAL

O processamento do sistema é baseado na plataforma DSP CORE2 projetada pelos Laboratórios de P&D da PROEL usando um dos DSP SHARC mais avançados para aplicações de áudio. Ele apresenta resolução de ponto flutuante de 40 bits e conversores AD/DA de 24 bits de alta qualidade, para uma integridade perfeita do sinal, uma faixa dinâmica superior a 110 dB e um desempenho sonoro superior. Graças ao seu enorme poder de processamento, a plataforma CORE2 é capaz de fornecer os algoritmos mais sofisticados para o processamento de alto-falantes, juntamente com capacidade de controle remoto e rede. O DSP CORE2 possibilitou definir um ALINHAMENTO DE TEMPO ideal para o filtro de crossover, resultando em uma resposta de fase linear. A filtragem acústica correta foi alcançada usando a técnica de Crossover de Potência Constante que, graças a uma relação de fase particular, permite obter uma transição muito suave entre LF e HF e uma dispersão uniforme na região de crossover. O software de controle PRONET AX, que funciona com um protocolo de rede baseado em CANBUS sólido e confiável, fornece uma interface intuitiva para o controle remoto de todo o sistema, com a possibilidade de equalizar, atrasar, aumentar as proteções e monitorar o estado do amplificador.

AMPLIFICADORES DE POTÊNCIA

O CX15AV2 é alimentado por uma nova geração de amplificadores de potência de classe D com SMPS controlada digitalmente e PFC de estágio único de última geração. A tecnologia inovadora usada para esses amplificadores oferece desempenho de ponta, como uma definição de som superior em qualquer frequência de áudio, dinâmica muito alta mesmo para sinais de baixo nível e distorção muito baixa mesmo na potência máxima. A qualidade sonora superior pode ser comparada aos sistemas analógicos de classe AB de ponta, enquanto os módulos de potência do CX15AV2 apresentam uma dinâmica mais alta, tamanho muito compacto, peso leve e eficiência acima de 90%. O módulo de potência usado para alimentar o CX15AV2 entrega em um pacote ultra-compacto uma potência total de 2800W, 1400W tanto para o woofer LF quanto para o driver HF. Uma reserva tão grande de potência disponível também para o driver HF significa que o amplificador pode lidar com picos de voltagem muito altos, resultando em um desempenho dinâmico impressionante da seção HF.

• Monitor de Palco Coaxial de Alta Potência
• Tamanho muito compacto e design de perfil baixo
• Motor de neodímio de ímã único
• Cobertura constante de 80°
• Portos de sintonização frontais
• Processamento CORE2 de 40 bits em ponto flutuante com controle remoto PRONET AX
• Módulo amplificador de classe D controlado digitalmente com SMPS e PFC
